Теплоотвод для промышленного светодиодного светильника задачи

Теплоотвод для промышленного светодиодного светильника задачи которого сводятся к обеспечению стабильной работы полупроводниковых источников света в экстремальных условиях, является критическим узлом конструкции. В промышленных реалиях 2026 года отказ системы охлаждения приводит не просто к потере освещенности, а к деградации люминофора, смещению цветовой температуры и необратимому выходу из строя драйвера. Основная задача теплоотвода — эффективный отвод тепловой энергии от кристалла LED-матрицы в окружающую среду, поддерживая температуру перехода (Tj) в безопасных пределах, обычно ниже 85–105°C в зависимости от класса светодиода. Без грамотно спроектированной системы терморегуляции срок службы промышленного светильника сокращается с заявленных 50 000–100 000 часов до 5 000–10 000 часов, что делает эксплуатацию экономически нецелесообразной. Данный материал подробно разбирает инженерные аспекты, материалы и методы расчета систем охлаждения для задач тяжелого машиностроения, нефтегазовой отрасли и складской логистики.

Физика процесса: почему теплоотвод критичен для промышленных LED-светильников

В отличие от ламп накаливания или газоразрядных источников, светодиоды не излучают тепло в виде инфракрасного потока вперед. До 70–80% потребляемой электроэнергии преобразуется в тепловую энергию, которая выделяется непосредственно в зоне p-n перехода. Если это тепло не отвести мгновенно, происходит лавинообразный рост температуры кристалла. Для промышленного сектора, где светильники работают по графику 24/7 или в условиях высоких ambientных температур (цеха металлургии, котельные), эта проблема усугубляется.

Ключевая задача теплоотвода для промышленного светодиодного светильника заключается в минимизации термического сопротивления на пути «кристалл – окружающая среда». Этот путь состоит из нескольких этапов:

• Отвод тепла от кристалла к подложке (MCPCB).
• Передача тепла от подложки к корпусу радиатора через термоинтерфейс.
• Распределение тепла по площади радиатора.
• Конвективный и радиационный теплообмен с воздухом.

Инженеры часто недооценивают важность второго этапа. Даже самый массивный алюминиевый радиатор будет бесполезен, если качество контакта между платой и корпусом низкое. Воздушные микропрослойки обладают крайне низкой теплопроводностью (около 0,026 Вт/(м·К)), тогда как современные термопасты или термопрокладки обеспечивают 1–5 Вт/(м·К). В 2026 году стандартом для мощных промышленных решений (от 100 Вт) становится использование паяных соединений или фазово-переходных материалов, исключающих деградацию термоинтерфейса со временем.

Основные задачи системы охлаждения в различных промышленных сценариях

Универсального решения не существует. Задачи теплоотвода варьируются в зависимости от среды эксплуатации. Рассмотрим три типичных сценария, требующих разного инженерного подхода.

Сценарий 1: Высокая запыленность и загрязнение (Цементные заводы, угольные разрезы)

В таких условиях классическое оребрение радиатора быстро забивается пылью, превращаясь в теплоизолятор. Здесь главная задача теплоотвода для промышленного светодиодного светильника — сохранение эффективности при частичном или полном загрязнении поверхности. Решением становятся радиаторы с крупным шагом ребер или гладкие корпуса с увеличенной площадью рассеивания, часто покрытые гидрофобными нано-покрытиями, препятствующими адгезии пыли. additionally, требуется защита конвекционных каналов.

Сценарий 2: Агрессивная химическая среда и влажность (Химические производства, пищевые цеха с мойкой высокого давления)

Здесь теплоотвод должен быть герметичным элементом конструкции. Алюминий подвержен коррозии в щелочных и кислых средах. Задача осложняется необходимостью использования анодированного покрытия или нержавеющей стали, которая имеет худшую теплопроводность (около 15–20 Вт/(м·К) против 200–230 Вт/(м·К) у алюминия). Инженерам приходится компенсировать низкую проводимость материала увеличением массы и площади поверхности, либо внедрением внутренних тепловых трубок (heat pipes) для быстрого транспортирования тепла от центра к периферии.

Сценарий 3: Экстремально высокие температуры окружающей среды (Металлургические цеха, стекольное производство)

Когда температура воздуха вокруг светильника достигает +60…+80°C, разница температур между радиатором и средой ($Delta T$) снижается. Поскольку скорость теплоотдачи пропорциональна этой разнице, эффективность пассивного охлаждения падает. Задача теплоотвода в этом случае — работа в условиях минимального градиента температур. Требуется максимальная площадь поверхности и, возможно, принудительное охлаждение, хотя вентиляторы в промышленности нежелательны из-за риска отказа механики. Часто применяются радиаторы из меди или композитных материалов с высокой эмиссией в инфракрасном диапазоне.

Материаловедение: выбор основы для эффективного теплоотвода

Выбор материала определяет 50% успеха всей системы. В 2026 году рынок промышленных светильников использует несколько основных решений, каждое из которых решает специфические задачи.

Важно понимать: высокая теплопроводность самого материала не гарантирует хороший теплоотвод. Ключевым параметром становится эмиссионная способность поверхности. Гладкий полированный алюминий плохо излучает тепло в ИК-диапазоне. Поэтому качественная пескоструйная обработка и последующее анодирование (или нанесение специальных термоэмалей) могут улучшить эффективность охлаждения на 10–15% за счет усиления радиационной составляющей теплообмена, что особенно важно при низкой скорости конвекции (в закрытых помещениях без сквозняков).

Конструктивные решения и геометрия радиаторов

Геометрия теплоотвода напрямую влияет на аэродинамику и эффективность естественной конвекции. Промышленные светильники редко имеют идеальные условия обдува. Поэтому форма радиатора должна работать даже при слабом движении воздуха.

Игольчатые радиаторы (Pin Fin)

Обеспечивают лучшую работу при многонаправленном потоке воздуха или его отсутствии. Иголки создают турбулентность, разрушая пограничный слой горячего воздуха вокруг поверхности. Это оптимальный выбор для светильников, устанавливаемых в сложных пространственных конфигурациях, где направление естественной конвекции может меняться.

Пластинчатые радиаторы (Plate Fin)

Классическое решение. Эффективны только если поток воздуха направлен параллельно пластинам. В промышленных цехах, где часто есть направленные воздушные потоки от систем вентиляции или технологических процессов, пластинчатые радиаторы могут показывать превосходные результаты. Однако они критичны к ориентации: установка «ребрами вверх» блокирует конвекцию, так как горячий воздух застревает между ребрами (эффект воздушной пробки).

Радиаторы с тепловыми трубками (Heat Pipes)

Позволяют разделить зону нагрева (светодиодную матрицу) и зону охлаждения. Тепловые трубки переносят тепло с высокой эффективностью на большие расстояния. Это позволяет вынести радиатор в зону с лучшей аэродинамикой или снизить температуру в точке установки чувствительной электроники. В 2026 году такие системы становятся стандартом для светильников мощностью свыше 300–500 Вт.

Роль производственного качества: от проекта к реализации

Даже идеально рассчитанная в CFD-модели геометрия радиатора может оказаться неэффективной, если производственный процесс не обеспечивает необходимой точности и качества материала. Именно здесь на первый план выходит компетенция производителей, специализирующихся на прецизионном литье.

Например, компания Foshan Nanhai Sunleaf Metal Products Co., Ltd., базирующаяся в провинции Гуандун (Китай), демонстрирует подход, при котором инженерные расчеты неразрывно связаны с технологическими возможностями производства. Как вертикально интегрированный поставщик, Sunleaf специализируется на литье под давлением алюминиевых сплавов с акцентом на функциональные характеристики, такие как теплоотвод и коррозионная стойкость.

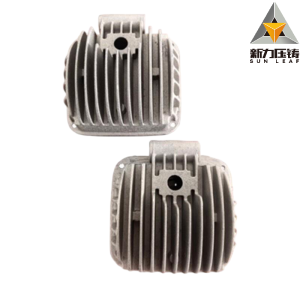

Опыт компании в создании компонентов для промышленного освещения (таких как модели LED-006 и LED-010) и специализированных радиаторов (SRQ-002, SRQ-009) показывает, что ключ к успеху лежит в контроле структуры сплава и точности геометрии. Использование современных линий литья с автоматизированным контролем параметров позволяет избегать внутренних пор и несплошностей, которые могли бы стать барьерами для теплового потока внутри тела радиатора. Внедрение методов неразрушающего контроля, включая рентгеновскую дефектоскопию, гарантирует, что каждый серийный образец соответствует стандартам, заложенным на этапе проектирования. Это особенно важно для международных рынков Европы и СНГ, где требования к надежности промышленных светильников крайне высоки.

Расчет и моделирование: как решаются инженерные задачи

Современный подход к проектированию исключает метод «проб и ошибок». Инженеры используют CFD-моделирование (Computational Fluid Dynamics) для оптимизации формы теплоотвода еще до создания прототипа. Процесс решения задачи выглядит следующим образом:

1. Определение тепловой нагрузки: Расчет мощности, переходящей в тепло. Для LED это обычно $P_{thermal} = P_{electric} times 0.7$.
2. Задание граничных условий: Максимальная температура окружающей среды ($T_{amb}$), допустимая температура кристалла ($T_{jmax}$), высота над уровнем моря (влияет на плотность воздуха).
3. Построение 3D-модели: Учет всех компонентов — линзы, корпуса, драйвера (который также греется).
4. Симуляция потоков: Анализ скоростей воздуха и температурных полей. Выявление «горячих точек» (hotspots).
5. Итеративная оптимизация: Изменение шага ребер, толщины стенок, добавление перфорации для снижения веса без потери эффективности.

Одной из частых ошибок является игнорирование взаимного влияния соседних светильников. В рядах освещения на складах горячий воздух от одного светильника может попадать в зону всасывания следующего, создавая каскадный перегрев. Правильная задача теплоотвода для промышленного светодиодного светильника должна учитывать групповое размещение оборудования.

Типичные ошибки при проектировании и эксплуатации

Даже при наличии качественного радиатора система может не справляться со своими функциями из-за ошибок монтажа или проектных просчетов.

• Недостаточная площадь контакта: Использование дешевых термопрокладок большой толщины вместо тонкого слоя термопасты там, где это возможно. Каждый миллиметр лишнего термоинтерфейса увеличивает термическое сопротивление.
• Изоляция радиатора краской: Нанесение толстого слоя обычной краски на рабочую поверхность радиатора. Краска работает как изолятор. Допустимо только использование специализированных теплопроводных покрытий.
• Блокировка конвекции: Установка светильника вплотную к потолку или балкам. Для эффективной работы естественной конвекции необходим зазор минимум 50–100 мм над радиатором для выхода горячего воздуха.
• Игнорирование старения: Со временем термопаста высыхает («pumpe-out effect»), а алюминиевые поверхности окисляются, если не было защитного покрытия. Это приводит к росту температуры на 10–15°C через 2–3 года эксплуатации.

Сравнительный анализ: Пассивное vs Активное охлаждение в промышленности

При решении задачи выбора типа охлаждения для конкретного объекта, необходимо сравнить два подхода. В таблице ниже приведены ключевые параметры для принятия решения.

Инженерное мнение: Для 95% промышленных задач в 2026 году предпочтительным остается пассивное охлаждение. Развитие технологий LED (повышение эффективности люменов на ватт) снижает тепловыделение на единицу светового потока, делая массивные алюминиевые радиаторы достаточными даже для мощностей 200–400 Вт. Активное охлаждение оставляют для специфических задач: сверхкомпактные прожекторы, мобильные установки или среды с нормальной температурой, но жесткими габаритными ограничениями.

Как выбрать теплоотвод под конкретные задачи предприятия

При закупке или заказе промышленных светильников, техническому специалисту необходимо сформулировать четкие требования к системе охлаждения. Не смотрите только на мощность в Ваттах. Смотрите на тепловую модель.

Чек-лист для проверки качества теплоотвода:

• Вес изделия: Качественный промышленный светильник на 100 Вт не может весить 1 кг. Ориентир — 2.5–4 кг для алюминиевого корпуса. Легкость часто достигается за счет экономии на материале радиатора, что ведет к перегреву.
• Толщина стенок и ребер: Ребра должны быть достаточно толстыми, чтобы проводить тепло к концам. Слишком тонкие ребра работают только у основания.
• Качество поверхности: Наличие анодирования или текстурирования. Гладкий литой алюминий без обработки — признак бюджетного, менее эффективного решения.
• Размещение драйвера: Идеально, если драйвер термически развязан с основным радиатором LED или имеет собственный контур охлаждения. Нагрев драйвера от радиатора светодиодов — частая причина преждевременного выхода из строя блока питания.

FAQ: Часто задаваемые вопросы по теплоотводу

Влияет ли цвет краски радиатора на охлаждение?

Да, влияет. Черный матовый цвет имеет коэффициент излучения (emissivity) близкий к 0.9, тогда как блестящий алюминий — около 0.05–0.1. Окраска в черный цвет может улучшить радиационный теплообмен на 10–15%, особенно в условиях слабой конвекции. Однако слой краски не должен превышать 50–80 мкм, чтобы не создавать теплоизолирующий эффект.

Можно ли использовать водяное охлаждение для промышленных светильников?

Теоретически да, и такие решения существуют для сверхмощных установок (например, освещение стадионов или майнинг-ферм, переоборудованных под свет). Однако для типовых промышленных задач (цеха, склады) это неоправданно сложно и дорого. Риск протечки воды на производственное оборудование перевешивает преимущества в эффективности охлаждения.

Какая максимальная температура корпуса считается нормой?

Для пользователя касание корпуса с температурой выше 60–65°C может быть болезненным. Однако с технической точки зрения, температура корпуса до 80–85°C допустима для промышленных светильников, установленных на высоте более 3 метров, где контакт персонала исключен. Главное — температура кристалла внутри, которая не должна превышать паспортных значений производителя LED (обычно 105–135°C).

Почему светильник греется сильнее летом?

Это физика. Скорость теплоотдачи пропорциональна разнице температур между радиатором и воздухом. Летом ambientная температура может достигать +35…+40°C (а в цехах и выше). Разница $Delta T$ уменьшается, и радиатор вынужден нагреться до более высокой температуры, чтобы рассеять ту же мощность. Хороший теплоотвод должен иметь запас площади именно для летних пиковых нагрузок.

Рекомендации по обслуживанию систем охлаждения

Даже самая совершенная система деградирует без ухода. В промышленных условиях регламент обслуживания должен включать:

1. Визуальный осмотр: Проверка на наличие плотных слоев пыли, грязи, масляного налета. Масляный туман (в металлообработке) создает непроницаемую пленку, резко снижающую теплоотдачу.
2. Очистка: Продувка сжатым воздухом (для игольчатых радиаторов) или мягкая мойка водой с нейтральными моющими средствами (при наличии соответствующего IP и отключенном питании). Важно избегать ударов металлическими предметами, которые могут повредить ребра.
3. Проверка крепления: Ослабление винтов крепления платы к радиатору из-за вибраций (характерно для прессовых цехов) приводит к ухудшению контакта. Момент затяжки должен проверяться согласно спецификации.

Заключение и стратегия выбора

Решение задачи теплоотвод для промышленного светодиодного светильника задачи которого заключаются в обеспечении долговечности и стабильности светового потока, требует комплексного инженерного подхода. Нельзя рассматривать радиатор как отдельную деталь; это часть единой термодинамической системы светильника. В 2026 году трендом является интеграция тепловых расчетов на этапе дизайна корпуса, использование композитных материалов и улучшение поверхностных свойств для максимизации излучения.

Для предприятий, стремящихся минимизировать затраты на обслуживание и замену освещения, приоритетом должен стать выбор светильников с избыточной площадью пассивного охлаждения, выполненных из качественного алюминиевого сплава с защитным покрытием. Экономия на массе радиатора в момент покупки обернется двукратным сокращением срока службы оборудования.
