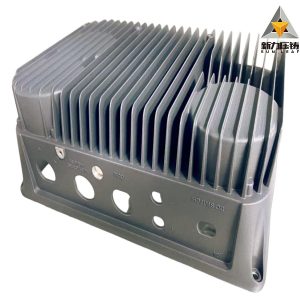

Адиатор охлаждения светодиодного прожектора расчёт

Расчет радиатора охлаждения светодиодного прожектора: инженерный подход к тепловому менеджменту

Радиатор охлаждения светодиодного прожектора расчёт — это критически важный этап проектирования осветительных систем, определяющий срок службы LED-матрицы и стабильность светового потока. В 2026 году, когда мощности промышленных прожекторов достигают 1000 Вт и более, пассивное охлаждение требует прецизионного термического моделирования. Ошибка в расчете теплового сопротивления всего на 0,5 °C/Вт может привести к деградации люминофора уже через 3000 часов работы вместо заявленных 50 000 часов. Данный материал представляет собой техническое руководство для инженеров-проектировщиков и закупщиков B2B сегмента, описывающее методики расчета, выбор материалов и оптимизацию геометрии ребер с учетом требований ГОСТ и реальных условий эксплуатации.

Правильный расчет радиатора охлаждения светодиодного прожектора базируется на балансе между генерируемой тепловой мощностью кристалла и способностью радиатора отвести это тепло в окружающую среду через конвекцию и излучение. Мы рассмотрим не только теоретические формулы, но и практические аспекты, влияющие на эффективность теплоотвода: от шероховатости поверхности алюминия до коэффициента заполнения ребер. Понимание этих процессов позволяет избежать перегрева junction temperature (температуры перехода) и снизить затраты на гарантийное обслуживание оборудования.

Физика процесса: почему важен точный расчет теплоотвода

Светодиоды преобразуют электрическую энергию в свет с КПД, который редко превышает 40-50% для мощных матриц. Остальная энергия превращается в тепло. Если это тепло не отводить мгновенно от p-n перехода, температура кристалла растет экспоненциально. Для современного промышленного освещения характерны следующие риски при недостаточном охлаждении:

• Сдвиг цветовой температуры: Люминофор деградирует неравномерно, что приводит к изменению оттенка света (например, с 4000K до 5500K или появлению зеленых оттенков).
• Снижение светового потока (Lumen Depreciation): При превышении температуры перехода на 10°C выше номинальной, светоотдача падает на 3-5%, а срок службы сокращается вдвое.
• Разрушение контактов: Термические расширения разных материалов (медная подложка, алюминиевый корпус, силиконовый герметик) вызывают микротрещины в местах пайки.

Ключевым параметром здесь является тепловое сопротивление ($R_{th}$). Полный путь тепла от кристалла до воздуха описывается уравнением:

$R_{total} = R_{th(j-c)} + R_{th(c-s)} + R_{th(s-a)}$

Где:

• $R_{th(j-c)}$ — сопротивление кристалл-корпус (задается производителем LED).
• $R_{th(c-s)}$ — сопротивление корпус-радиатор (зависит от качества термоинтерфейса).
• $R_{th(s-a)}$ — сопротивление радиатор-воздух (именно этот параметр мы оптимизируем при проектировании).

Задача инженера при выполнении запроса «радиатор охлаждения светодиодного прожектора расчёт» сводится к минимизации $R_{th(s-a)}$ при заданных габаритах и весе изделия. В условиях российской зимы или жаркого климата Ближнего Востока требования к этому параметру кардинально различаются, что требует адаптивного подхода к геометрии ребер.

Методология расчета: от тепловой мощности к геометрии ребер

Процесс проектирования начинается с определения тепловой нагрузки. Допустим, мы проектируем прожектор мощностью 200 Вт. Эффективность источника питания (драйвера) составляет 92%, а эффективность LED-матрицы — 45%. Это означает, что в тепло превращается значительная часть энергии.

Шаг 1: Определение рассеиваемой мощности ($Q$)

Не вся потребляемая мощность идет в нагрев LED, часть теряется в драйвере. Однако драйвер часто размещается отдельно или имеет собственный радиатор. Для расчета основного радиатора прожектора нас интересует тепло от LED-модуля.

Формула:

$Q_{LED} = P_{electric} times (1 – eta_{LED})$

Если $P_{electric} = 200$ Вт, а $eta_{LED} = 0.45$, то:

$Q_{LED} = 200 times (1 – 0.45) = 110$ Вт.

Именно 110 Вт должен отвести наш радиатор. Запас прочности обычно добавляют в размере 10-15%, поэтому расчетная нагрузка составит ~125 Вт.

Шаг 2: Определение допустимой температуры радиатора

Максимальная температура перехода ($T_j$) для большинства промышленных чипов (Cree, Osram, Nichia) составляет 135-150°C. Однако для обеспечения долгой жизни рекомендуется держать $T_j$ ниже 85-90°C.

Температура окружающей среды ($T_a$) берется по максимуму для региона эксплуатации. Для универсального прожектора в РФ часто берут +40°C (лето, закрытое пространство или южные регионы), хотя стандарт может требовать и +50°C.

Допустимый перепад температур между радиатором и воздухом ($Delta T$):

$Delta T = T_{heatsink} – T_a$

Если мы хотим, чтобы $T_j$ не превышала 85°C, а суммарное тепловое сопротивление от кристалла до радиатора ($R_{th(j-s)}$) составляет 0.3 °C/Вт, то:

$T_{heatsink} = T_j – (Q times R_{th(j-s)}) = 85 – (110 times 0.3) = 85 – 33 = 52°C$.

Таким образом, температура основания радиатора не должна превышать 52°C при температуре воздуха 40°C. Перепад $Delta T = 52 – 40 = 12°C$.

Шаг 3: Расчет необходимого теплового сопротивления радиатора

Требуемое тепловое сопротивление радиатора ($R_{th(s-a)}$):

$R_{th(s-a)} = Delta T / Q = 12 / 110 approx 0.109$ °C/Вт.

Это очень низкое значение, требующее массивного алюминиевого радиатора или использования гибридных систем. Здесь вступает в силу сложность задачи: радиатор охлаждения светодиодного прожектора расчёт которого показывает такие жесткие требования, часто требует компромиссов в габаритах.

Геометрия и материалы: оптимизация эффективности

После получения целевого значения $R_{th(s-a)}$ переходим к физической реализации. Материалом №1 для промышленных радиаторов остается алюминий (сплавы АД31, АД33, AL6063) благодаря соотношению теплопроводности (150-200 Вт/(м·К)), веса и стоимости.

Для достижения оптимальных характеристик теплоотвода критически важно качество литья и последующей обработки. Например, компания Foshan Nanhai Sunleaf Metal Products Co., Ltd., специализирующаяся на прецизионном литье под давлением в провинции Гуандун (Китай), демонстрирует, как вертикально интегрированное производство влияет на конечный продукт. Их опыт в создании сложных деталей для электроники и освещения подчеркивает важность однородности структуры сплава и точности геометрии. Использование современных линий литья с автоматизированным контролем позволяет получать радиаторы (такие как модели SRQ-002 и SRQ-009) с минимальным количеством внутренних пор, что напрямую сказывается на эффективности передачи тепла от основания к ребрам.

Влияние формы ребер на конвекцию

Естественная конвекция зависит от площади поверхности и способности воздуха свободно циркулировать между ребрами. Существует понятие «эффективности ребра». Слишком тонкие ребра имеют большую площадь, но низкую эффективность из-за высокого собственного теплового сопротивления. Слишком толстые ребра хорошо проводят тепло, но занимают место, уменьшая общую площадь теплообмена.

Оптимальная толщина ребер для литых радиаторов составляет 3-5 мм, для экструдированных — 2-3 мм. Расстояние между ребрами (шаг) должно быть не менее 1.5-2 высот ребра для обеспечения ламинарного потока воздуха. В условиях запыленности (цементные заводы, шахты) шаг увеличивают до 10-15 мм, жертвуя площадью ради самоочищения конструкции.

Роль теплового излучения

При температурах 50-70°C вклад теплового излучения составляет до 30-40% от общего теплоотвода. Гладкий полированный алюминий имеет коэффициент излучения ($epsilon$) около 0.05-0.1. Анодированный или окрашенный в черный матовый цвет алюминий имеет $epsilon$ около 0.8-0.9. Это означает, что простая покраска корпуса может улучшить теплоотвод на треть без изменения геометрии. Поэтому, делая радиатор охлаждения светодиодного прожектора расчёт, всегда учитывайте покрытие поверхности.

Практические сценарии и инженерные кейсы

Теоретические расчеты часто расходятся с практикой из-за граничных условий. Рассмотрим два реальных сценария применения промышленных прожекторов в 2026 году.

Сценарий 1: Освещение карьера в условиях Крайнего Севера

Условия: Температура воздуха зимой -50°C, летом +25°C. Высокая ветровая нагрузка.

Проблема: Зимой радиатор работает избыточно эффективно, что может привести к переохлаждению драйвера или конденсации влаги внутри корпуса при резких перепадах температур. Летом ветер помогает конвекции.

Инженерное решение:
В данном случае расчет ведется по летнему периоду при слабом ветре. Однако ключевым становится не отвод тепла, а защита от влаги и управление температурой электроники. Используется радиатор с меньшей площадью, чем могло бы показаться необходимым для -50°C, но с качественным термоинтерфейсом. Важно предусмотреть дренажные отверстия. Расчет показывает, что при -50°C разница температур может достигать 80°C, что создает огромные механические напряжения. Рекомендуется использовать силиконовые термопрокладки вместо паст, чтобы компенсировать расширение.

Сценарий 2: Освещение цеха металлургического завода

Условия: Температура воздуха +45°C. Высокая запыленность металлической стружкой и пылью. Отсутствие сквозняков.

Проблема: Пыль забивает межреберное пространство, работая как теплоизолятор. Эффективность радиатора падает на 40-60% за первый год.

Инженерное решение:
Стандартный расчет радиатора охлаждения светодиодного прожектора здесь неприменим без коэффициента загрязнения.

• Увеличиваем шаг ребер до 15-20 мм.
• Отказываемся от сложных фигурных ребер в пользу простых вертикальных пластин.
• Закладываем запас по площади +50%.
• Рассматриваем возможность использования тепловых труб (heat pipes) для транспортировки тепла от LED к удаленному радиатору, который можно разместить в зоне с лучшей аэродинамикой.

В этом случае стоимость владения (TCO) снижается за счет редкой очистки, даже если начальные затраты на радиатор выше.

Сравнение технологий охлаждения для LED-прожекторов

При выборе стратегии теплоотвода инженер сталкивается с несколькими технологиями. Ниже приведено сравнение для мощностей 100-500 Вт.

Для большинства задач B2B сегмента в 2026 году оптимальным остается комбинация кованого основания (для быстрого растекания тепла от точечного источника) и экструдированных или литых ребер. Такой гибридный подход позволяет оптимизировать расчет радиатора охлаждения светодиодного прожектора по критерию цена/эффективность. Производители, такие как Foshan Nanhai Sunleaf, предлагают готовые компоненты для уличных и промышленных светильников (например, серии LED-006, LED-010), которые разрабатываются с учетом требований к точности геометрии и совместимости с последующими этапами сборки, что упрощает интеграцию таких решений в конечные продукты.

Типичные ошибки при проектировании и заказе

Анализ отказов промышленного освещения выявляет ряд системных ошибок, которые допускают как проектировщики, так и закупщики.

1. Игнорирование теплового сопротивления интерфейса. Многие считают, что достаточно прикрутить плату к радиатору. Без качественной термопасты или, лучше, фазопереходного материала (PCM), воздушный зазор в несколько микрон увеличивает сопротивление на 0.5-1.0 °C/Вт, что критично.
2. Неправильная ориентация ребер. Ребра должны быть ориентированы вертикально для создания эффекта «дымохода». Горизонтальное расположение ребер в естественной конвекции снижает эффективность на 20-30%.
3. Перегрузка центра. Размещение мощных LED только в центре радиатора приводит к локальному перегреву («hot spot»), в то время как края радиатора остаются холодными. Необходимо равномерное распределение источников тепла или использование медных вставок для растекания.
4. Отсутствие учета старения. Теплопроводность термоинтерфейсов может деградировать со временем («высыхание» пасты). Проектный расчет должен включать коэффициент деградации 1.2-1.3.

FAQ: Часто задаваемые вопросы по расчету радиаторов

Как быстро проверить, достаточен ли радиатор?

Самый простой эмпирический метод: после 2-3 часов работы на полной мощности измерьте температуру основания радиатора в точке под LED. Если она не превышает 65-70°C при ambient 25°C, система работает в безопасном режиме. Для точного контроля используйте термопары типа K, закрепленные непосредственно на плате под чипом (если есть доступ) или на корпусе рядом с выводом.

Влияет ли цвет радиатора на радиатор охлаждения светодиодного прожектора расчёт?

Да, значительно. Черный матовый цвет увеличивает излучательную способность ($epsilon$) с 0.1 до 0.9. В расчетах это эквивалентно увеличению эффективной площади поверхности на 20-30%. Белый или серебристый анодированный радиатор будет работать хуже при той же геометрии.

Можно ли использовать активное охлаждение (вентилятор)?

В промышленных прожекторах это не рекомендуется. Вентиляторы — это подвижные части, которые выходят из строя, забиваются пылью и требуют обслуживания. IP-рейтинг корпуса с вентилятором сложно поднять выше IP54. Пассивное охлаждение предпочтительнее для надежности и достижения IP66/IP67.

Какой запас мощности нужен при расчете?

Рекомендуется закладывать запас 15-20% по тепловой мощности. Это компенсирует неточности производства, деградацию термоинтерфейса и непредвиденные ухудшения условий вентиляции (например, монтаж в нише).

Выбор поставщика и контроль качества

При заказе радиаторов для светодиодных прожекторов важно требовать у производителя не только чертежи, но и протоколы тепловых испытаний. Качественный поставщик должен предоставить:

• Данные о теплопроводности используемого сплава алюминия.
• Результаты CFD-моделирования (Computational Fluid Dynamics) для предложенной геометрии.
• Информацию о методе обработки поверхности (анодирование, порошковая окраска) и толщине покрытия.

Проверка плоскости прилегания (flatness) основания критична. Неровность более 0.1 мм на 100 мм длины потребует толстого слоя термопасты, что ухудшит теплоотвод. Для мощных прожекторов требуется шлифовка или фрезеровка контактной площадки. Опытные производители, такие как Foshan Nanhai Sunleaf Metal Products, внедряют многоуровневую систему контроля качества, включая рентгеновскую дефектоскопию для выявления внутренних пор, что гарантирует стабильность тепловых характеристик каждой партии.

Если вы занимаетесь разработкой собственного продукта, настоятельно рекомендуем провести натурные испытания опытных образцов в термокамере before mass production. Теоретический радиатор охлаждения светодиодного прожектора расчёт — это лишь карта, но реальная местность всегда имеет нюансы.

Заключение и рекомендации по внедрению

Эффективный тепловой менеджмент — это фундамент надежности современного светодиодного освещения. Правильно выполненный расчет радиатора охлаждения светодиодного прожектора позволяет не просто избежать перегрева, но и оптимизировать себестоимость изделия, избегая излишнего перерасхода алюминия. В 2026 году тренд смещается в сторону сложной геометрии, создаваемой методами литья под давлением, и использования композитных материалов с высокой теплопроводностью.

Ключевые выводы для инженера:

1. Всегда считайте худший сценарий (максимальная температура среды, отсутствие ветра, загрязнение).
2. Не экономьте на качестве термоинтерфейса и обработке поверхностей.
3. Учитывайте излучение: черните радиаторы.
4. Проверяйте расчеты натурными испытаниями.

Для получения детальной консультации по проектированию теплоотвода для ваших конкретных моделей прожекторов, а также для заказа готовых решений с гарантированными тепловыми характеристиками, свяжитесь с нашими техническими специалистами. Мы предоставляем полный цикл поддержки: от CFD-моделирования до поставки серийных партий радиаторов, соответствующих стандартам EAC и ГОСТ.
