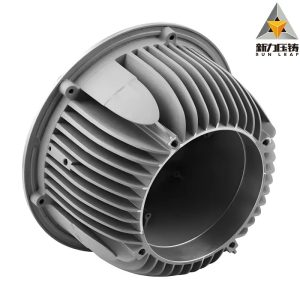

Отливка радиатора светильника технологический цикл: Полный разбор процесса литья под давлением

Отливка радиатора светильника технологический цикл представляет собой сложный, многоэтапный производственный процесс, направленный на создание алюминиевых корпусов с высокой теплоотводящей способностью для светодиодных (LED) осветительных приборов. В условиях промышленного производства 2026 года этот процесс не ограничивается простым заполнением формы расплавленным металлом; он включает в себя прецизионное проектирование пресс-формы, расчет реологии потока металла, контроль температурных режимов и постобработку для обеспечения требований стандартов ГОСТ и международных норм EAC. Ключевая ценность данного цикла заключается в способности массово производить детали со сложной геометрией ребер охлаждения, что критически важно для отвода тепла от мощных LED-матриц (до 300 Вт и выше), обеспечивая срок службы светильника более 50 000 часов.

Для инженеров-конструкторов и закупщиков понимание каждого этапа — от выбора сплава АК12 (AlSi12) до финишной механической обработки — является обязательным условием для минимизации брака и оптимизации себестоимости. Неправильно настроенный технологический цикл приводит к пористости, недоливам или внутренним напряжениям, которые разрушают герметичность корпуса при термоударе. В этой статье мы детально разберем физику процесса, влияние параметров литьевой машины на качество радиатора и дадим практические рекомендации по контролю качества, основанные на 15-летнем опыте работы с промышленными литейными линиями.

Физико-химические основы литья радиаторов из алюминиевых сплавов

Прежде чем углубляться в механику оборудования, необходимо понять, почему именно алюминий и почему именно литье под давлением (ЛПД) являются доминирующими технологиями в производстве светотехники. Алюминиевые сплавы, такие как АК12 (аналог AlSi12) или АК9ч (AlSi9Cu3), обладают уникальным сочетанием низкой плотности (2,7 г/см³) и высокой теплопроводности (до 120–140 Вт/(м·К) после термообработки). Однако сам по себе материал не гарантирует эффективность. Геометрия радиатора, полученная в процессе литья, определяет площадь поверхности теплообмена.

Технологический цикл литья под давлением отличается от гравитационного литья или литья в кокиль экстремально высокими скоростями заполнения формы. Расплав впрыскивается в полость пресс-формы под давлением от 30 до 120 МПа со скоростью до 60–100 м/с. Это позволяет получать тонкостенные элементы (толщиной от 1,5 мм) и сложные профили ребер, которые невозможно изготовить другими методами без последующей дорогостоящей мехобработки. Но здесь кроется и главная проблема: турбулентность потока. Если отливка радиатора светильника технологический цикл не сбалансирован по скорости впрыска, воздух, находящийся в форме, не успевает эвакуироваться через вентиляционные каналы, что приводит к газовой пористости.

Газовая пористость — враг номер один для радиаторов. Пузырьки воздуха внутри тела детали работают как теплоизоляторы, локально повышая температуру кристалла светодиода. Более того, при последующей анодировке или порошковой окраске эти поры могут стать очагами коррозии или причиной отслоения покрытия. Поэтому современный подход к литью радиаторов требует использования вакуумирования формы. Вакуумная откачка воздуха из полости формы перед моментом впрыска снижает содержание газа в отливке на 80–90%, значительно повышая плотность металла и его теплофизические характеристики.

Этапы технологического цикла: От проектирования до извлечения

Полный цикл производства можно разделить на четыре критические фазы. Каждая из них влияет на конечную геометрию и физические свойства радиатора. Понимание этих этапов необходимо для технического аудита поставщика или внутренней оптимизации производства.

1. Подготовка пресс-формы и терморегулирование

Качество отливки закладывается еще до открытия заслонки литьевой машины. Пресс-форма для радиатора светильника — это высокоточный инструмент, часто состоящий из нескольких плит, подвижных сердечников и систем охлаждения. Перед началом цикла форма нагревается до рабочей температуры (обычно 180–220°C для алюминиевых сплавов). Холодная форма приводит к преждевременному замерзанию металла на границе потока (“холодный спай”), создавая структурный дефект. Слишком горячая форма вызывает приваривание металла к стенкам и увеличивает время цикла из-за необходимости длительного охлаждения.

• Термомасляные контуры: Современные формы оснащаются каналами для циркуляции термомасла, что обеспечивает равномерный прогрев массивных участков и быстрый отвод тепла от тонких ребер.
• Нанесение разделительной смазки: Автоматизированные роботы наносят водорастворимую смазку. Избыток смазки приводит к газовым раковинам, недостаток — к заеданию ejector pins (толкателей).

2. Впрыск и заполнение полости (Фаза высокого давления)

Это самый быстрый этап, занимающий доли секунды. Поршень литьевой машины выталкивает расплав из камеры прессования через литниковую систему в полость формы. Здесь ключевым параметром является давление переключения. Оно должно быть достаточным, чтобы компенсировать усадку металла при кристаллизации. Для радиаторов светильников характерна большая площадь поверхности при относительно малом объеме, что требует тщательного расчета точек впрыска. Обычно используется веерный или пленочный затвор, чтобы избежать прямого удара струи металла о тонкие ребра охлаждения, что могло бы вызвать их деформацию или эрозию формы.

3. Кристаллизация и охлаждение

После заполнения формы давление поддерживается в течение времени выдержки. В этот момент металл переходит из жидкого состояния в твердое. Алюминий имеет значительную линейную усадку (около 0,6–0,8%). Если давление снято слишком рано, в толстых сечениях (например, в месте крепления платы или кронштейна) образуются усадочные раковины. Если слишком поздно — увеличивается цикл и риск заклинивания отливки в форме. Время охлаждения рассчитывается исходя из толщины стенки: для радиатора со средней толщиной 3 мм время охлаждения может составлять 15–25 секунд.

4. Раскрытие формы и извлечение отливки

Подвижная половина формы отходит, и система толкателей выталкивает готовый радиатор. Важно, чтобы угол уклона стенок (draft angle) был достаточным (обычно 1–2 градуса для внешних поверхностей и 2–3 градуса для внутренних). Недостаточный уклон приводит к царапинам на поверхности и деформации ребер при извлечении. После извлечения отливка попадает на конвейер для обрезки литниковой системы и визуального контроля.

Ключевые параметры влияния на качество отливки радиатора

Для достижения стабильного качества необходимо контролировать десятки переменных. Ниже приведена таблица основных параметров литьевой машины и их влияние на геометрию радиатора светильника.

Инженерная практика показывает, что универсальных настроек не существует. Каждая пресс-форма требует индивидуальной наладки. Например, для радиаторов сложной формы с асимметричным расположением ребер может потребоваться дифференцированное давление в разных точках впрыска или использование локального подогрева каналов формы (conformal cooling).

Проблемы качества и методы их устранения в цикле литья

Даже при соблюдении всех параметров, отливка радиатора светильника технологический цикл может генерировать дефекты. Понимание природы этих дефектов позволяет быстро корректировать процесс.

Газовая и усадочная пористость

Это наиболее распространенный дефект. Газовая пористость имеет сферическую форму и гладкие стенки (пузырьки воздуха). Усадочная пористость имеет неправильную, дендритную форму и шероховатые стенки (пустоты из-за нехватки металла при остывании).
Решение: Для борьбы с газовой пористостью внедряют вакуумирование формы и оптимизируют конструкцию литниковой системы для ламинарного течения. Для устранения усадки увеличивают давление подпитки и время выдержки, а также пересматривают конструкцию детали, добавляя ребра жесткости вместо увеличения массы сплошного металла.

Холодные спаи (Cold shuts)

Возникают, когда два фронта расплава встречаются, но уже потеряли температуру для сплавления. На радиаторе это выглядит как тонкая трещина или линия. Это место является слабым звеном для теплопередачи и механической прочности.
Решение: Повышение температуры формы, увеличение скорости впрыска, изменение точки впрыска так, чтобы потоки встречались в зоне с хорошей теплоотдачей.

Облой (Flash)

Тонкий слой металла, вытекающий в зазор между плитами формы. Облой затрудняет последующую сборку светильника и требует дополнительной операции зачистки.
Решение: Проверка усилия запирания машины (оно должно превышать давление расплава в проекции отливки), ремонт изношенных уплотнительных поверхностей формы, снижение давления впрыска.

Постобработка: Необходимый этап для теплоотдачи

Литье под давлением дает только “черновую” геометрию. Для того чтобы радиатор эффективно работал в светильнике, необходим ряд операций постобработки. Игнорирование этого этапа сводит на нет преимущества качественного литья.

1. Обрезка и галтовка: Удаление литниковой системы и заусенцев. Галтовка в барабанах с абразивом снимает острые кромки, которые могут повредить изоляцию проводов или руки монтажников.
2. Механическая обработка (ЧПУ): Посадочные места под LED-платы и отверстия под крепеж должны иметь высокую точность (допуск h7-h9). Литье не может обеспечить такую точность из-за усадки и коробления. Фрезеровка плоскости контакта с платой критически важна: наличие зазора даже в 0,1 мм между платой и радиатором увеличивает тепловое сопротивление на 30–50%.
3. Герметизация пор (Impregnation): Если радиатор должен работать в условиях повышенной влажности (IP65/IP67), микропоры после литья необходимо заполнить полимерным составом под вакуумом. Это предотвращает просачивание влаги сквозь тело радиатора.
4. Покрытие: Анодирование или порошковая окраска. Анодирование создает твердый оксидный слой, улучшающий теплоотдачу излучением, но оно электропроводно (требует изоляции платы). Порошковая краска является диэлектриком, но имеет низкую теплопроводность самого слоя, поэтому слой должен быть тонким (60–80 мкм).

Сравнение технологий: ЛПД vs Экструзия vs Штамповка

При выборе метода производства радиатора часто возникает вопрос: почему именно литье? Рассмотрим сравнительную таблицу для типичного промышленного светильника мощностью 100 Вт.

Инженерное заключение: Для серийного производства сложных промышленных светильников (High Bay, прожекторы) литье под давлением является безальтернативным выбором. Экструзия подходит лишь для линейных светильников типа “Армстронг” или простых трубчатых конструкций. Штамповка применяется в бюджетном сегменте бытового освещения, где требования к теплоотводу не критичны.

Реализация полного цикла на практике: опыт Foshan Nanhai Sunleaf Metal Products

Теоретические знания о процессе литья должны подкрепляться реальными производственными возможностями. Ярким примером компании, успешно интегрирующей все описанные выше этапы — от DFM-анализа до финишной обработки, — является Foshan Nanhai Sunleaf Metal Products Co., Ltd. Базируясь в промышленном кластере района Нанхай (Фошань, Китай), эта компания специализируется на прецизионном литье под давлением и позиционирует себя как вертикально интегрированный поставщик для международных рынков.

Опыт Sunleaf демонстрирует, как важно сочетать узкую специализацию на алюминиевых сплавах с широким спектром применений. В портфолио компании, помимо компонентов для электроники, мебели и автопрома, особое место занимают радиаторы охлаждения для светодиодов (например, модели SRQ-002, SRQ-009) и компоненты для уличного освещения (LED-006, LED-010). Именно в этих продуктах наиболее полно раскрываются требования к теплоотдаче и коррозионной стойкости, о которых шла речь ранее.

Ключевым преимуществом подхода Sunleaf является наличие собственной конструкторской поддержки и современного парка оборудования. Компания не просто выполняет чертежи заказчика, но и участвует в оптимизации геометрии деталей на этапе проектирования пресс-форм. Производственная база оснащена автоматизированными линиями литья под давлением и участками механической обработки (ЧПУ), что позволяет контролировать критически важные параметры, такие как плоскостность посадочных мест под LED-платы. Многоуровневая система контроля качества, включающая рентгеновскую дефектоскопию для выявления внутренней пористости, напрямую отвечает на вызовы, связанные с газовыми включениями и усадкой, описанные в предыдущих разделах.

Такой комплексный подход — от входного контроля сырья до финальной проверки готовых изделий по尺寸ным и функциональным критериям — позволяет Sunleaf поставлять продукцию в страны Европы, СНГ и Азии, соответствуя строгим международным стандартам. Для заказчиков это означает не просто получение металлической заготовки, а готовое инженерное решение, адаптированное под конкретные задачи тепломенеджмента и сборки.

Экономическая эффективность и оптимизация цикла

В 2026 году стоимость энергии и сырья диктует необходимость максимальной оптимизации цикла. Каждую секунду времени цикла можно монетизировать. Снижение времени охлаждения на 2 секунды при тираже 100 000 штук экономит сотни машино-часов. Однако, слепое сокращение времени ведет к браку.

Оптимизация веса отливки — еще один ключевой фактор. Использование программного моделирования (например, MAGMAsoft или Flow-3D) позволяет убрать лишний металл из зон, не участвующих в теплоотводе. Облегчение конструкции на 10–15% не только снижает расход алюминия, но и уменьшает время кристаллизации, ускоряя весь цикл. Также стоит учитывать выход годного с одного “гнезда”. Многоместные пресс-формы (2x, 4x) снижают себестоимость, но требуют более мощных литьевых машин и сложнее в балансировке.

Как выбрать надежного подрядчика на литье радиаторов

Если вы занимаетесь закупками, обратите внимание на следующие маркеры компетентности производителя:

• Наличие собственного парка ЧПУ станков для финишной обработки. Литейщик, отдающий детали на субподряд для фрезеровки, теряет контроль над сроками и качеством плоскостей.
• Использование систем вакуумирования форм. Без этого получить качественный радиатор для мощных LED практически невозможно.
• Лаборатория контроля качества. Наличие спектрометра для проверки состава сплава и рентген-установки для выявления внутренней пористости.
• Опыт работы с теплофизическими расчетами. Способность инженеров подрядчика предложить оптимизацию геометрии ребер для улучшения конвекции.

FAQ: Часто задаваемые вопросы по литью радиаторов

Какой сплав лучше использовать для радиатора светильника?

Наиболее распространенным является сплав АК12 (AlSi12) благодаря его отличным литейным свойствам и достаточной теплопроводности. Для деталей, требующих повышенной механической прочности и лучшей теплопроводности, используют АК9ч (AlSi9Cu3) или специальные модифицированные сплавы с добавлением магния, однако они сложнее в литье.

Влияет ли пористость на срок службы светодиода?

Да, косвенно. Пористость ухудшает теплоотвод от LED-платы. Повышение температуры перехода светодиода на каждые 10°C сверх нормы сокращает его срок службы вдвое. Кроме того, сквозная пористость нарушает герметичность корпуса IP65/IP67.

Можно ли делать резьбу непосредственно при литье?

Технически возможно с использованием выкручивающихся сердечников, но это значительно удорожает пресс-форму и замедляет цикл. Экономически целесообразнее лить отверстия с припуском и нарезать резьбу на этапе ЧПУ обработки или использовать самонарезающие винты для алюминиевых сплавов.

Какова минимальная толщина стенки радиатора при литье под давлением?

Для алюминиевых сплавов рекомендуемая минимальная толщина стенки составляет 1,5–2,0 мм. Тоньше делать рискованно из-за риска недоливов и высокого гидравлического сопротивления при заполнении формы.

Заключение и рекомендации по внедрению

Процесс отливка радиатора светильника технологический цикл является фундаментальным этапом в создании надежной светотехнической продукции. В 2026 году конкуренция на рынке промышленного освещения сместилась из плоскости цены в плоскость энергоэффективности и долговечности. Качество радиатора напрямую определяет эти параметры. Инвестирование в качественную пресс-форму, использование вакуумирования и строгий контроль постобработки окупаются за счет снижения рекламаций и повышения лояльности конечных потребителей.

Мы рекомендуем при заказе новых партий светильников запрашивать у поставщика не только чертежи, но и протоколы испытаний на тепловое сопротивление и данные рентген-контроля первых образцов. Это позволит выявить скрытые дефекты литья до запуска массовой серии.
