Литьевые корпуса телеком допуски и материалы

Литьевые корпуса телеком допуски и материалы — это критически важные параметры, определяющие надежность, герметичность и срок службы оборудования связи в агрессивных промышленных средах. В 2026 году стандарты качества для телекоммуникационных шкафов, распределительных коробок и корпусов маршрутизаторов ужесточились: отклонения геометрии более 0,1 мм или неверный выбор полимерной композиции ведут к отказам при температурных расширениях и потере защиты по стандарту IP68. Данная статья представляет собой техническое руководство для инженеров-конструкторов и закупщиков, объясняющее, как правильно специфицировать литьевые детали, выбирать между ABS, поликарбонатом и алюминиевыми сплавами, а также контролировать качество на этапе входного контроля. Мы разберем влияние усадки материалов на итоговые допуски, требования ГОСТ и ISO к резьбовым соединениям в пластике, а также экономические аспекты выбора технологии литья под давлением для серийного производства телеком-оборудования.

Ключевые материалы для литья телеком-корпусов: свойства и применение

Выбор материала является фундаментом проектирования. В телекоммуникационной отрасли корпуса выполняют не только эстетическую функцию, но и служат барьером для влаги, пыли, электромагнитных помех (EMI) и механических воздействий. Неправильный выбор сырья приводит к растрескиванию при монтаже или деградации свойств под воздействием УФ-излучения.

АБС-пластик (ABS): баланс стоимости и прочности

Акрилонитрилбутадиенстирол остается самым массовым материалом для внутренних компонентов и корпусов оборудования, устанавливаемого в помещениях (indoor). Его ключевое преимущество — высокая ударопрочность и отличная обрабатываемость. Для телеком-применений важно использовать марки с повышенной термостойкостью (Heat Resistant ABS), способные выдерживать температуры до 95–100°C без потери жесткости.

• Преимущества: Низкая стоимость сырья, высокая скорость литья, хорошая адгезия для покраски и металлизации.
• Недостатки: Низкая стойкость к УФ-излучению (требует стабилизаторов или покрытия для outdoor-применений), горючесть (требуется добавление антипиренов для соответствия UL94 V-0).
• Типичное применение: Корпуса роутеров, патч-панели, внутренние крепления серверных стоек.

Поликарбонат (PC) и смеси PC/ABS: защита для экстремальных условий

Когда требуется прозрачность (для индикации статуса) или повышенная термостойкость, инженеры выбирают поликарбонат. Смеси PC/ABS объединяют легкость обработки АБС с термо- и ударопрочностью поликарбоната. Это «золотой стандарт» для уличных телеком-шкафов и антенных блоков.

Важным аспектом является гидролизная стойкость. Дешевые марки ПК могут разрушаться при длительном контакте с влагой при высоких температурах. Для телекома необходимо использовать марки, прошедшие тесты на старение при 85°C/85% влажности.

Инженерные пластики: PBT, Nylon (PA6/PA66) и PPO

Для компонентов, подвергающихся постоянным механическим нагрузкам (защелки, резьбовые втулки, клеммные блоки внутри корпусов), используются полибутилентерефталат (PBT) и полиамиды (Nylon). Они обладают низким коэффициентом трения и высокой химической стойкостью.

Особое внимание следует уделить гигроскопичности нейлона. PA6 впитывает влагу из воздуха, что меняет его размеры. При проектировании литьевых корпусов телеком допуски и материалы должны учитывать этот фактор: деталь из нейлона может увеличиться в размерах на 0,5–1,5% после насыщения влагой, что приведет к несоосности крепежных отверстий.

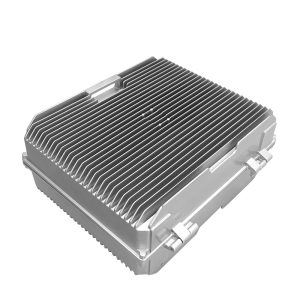

Алюминиевые сплавы (ADC12, AlSi10Mg): теплоотвод и EMC

Для активного оборудования (базовые станции 5G, мощные коммутаторы) пластиковые корпуса недостаточны из-за проблем с теплоотводом и экранированием. Литье под давлением алюминиевых сплавов позволяет создать корпус-радиатор. Сплав ADC12 предпочтителен благодаря хорошей текучести, позволяющей получать тонкостенные сложные геометрии.

Именно в сегменте высокоточного литья алюминия критически важен выбор партнера с вертикально интегрированным производством. Например, компания Foshan Nanhai Sunleaf Metal Products Co., Ltd., базирующаяся в промышленном кластере Фошань (Китай), специализируется на прецизионном литье под давлением и последующей механообработке. Их опыт в создании компонентов для электроники и систем охлаждения (включая радиаторы для светодиодов и корпусные детали) демонстрирует, как правильная технология литья обеспечивает не только геометрическую точность, но и необходимые эксплуатационные характеристики, такие как эффективное теплорассеяние и коррозионная стойкость. Подобный подход необходим и при производстве телеком-оборудования, где алюминиевый корпус часто выполняет роль активного элемента системы охлаждения.

Система допусков и геометрическая точность литья

Понимание того, как формируются литьевые корпуса телеком допуски и материалы, требует глубокого знания физики процесса литья под давлением. Пластик — не металл; он сжимается при остывании, и эта усадка неравномерна. Ошибка в расчете усадки приводит к тому, что крышка не закрывается, или винты не попадают в резьбу.

Стандарты точности: DIN 16901 и ГОСТ 24299

В российской и международной практике чаще всего ориентируются на стандарт DIN 16901, который делит точность литья на классы. Для телекоммуникационного оборудования обычно требуются классы точности 3–4 (средняя точность) для внешних габаритов и класс 2–3 для сопрягаемых поверхностей (места установки уплотнительных колец, разъемов).

Типичные допуски для пластиковых корпусов размером до 100 мм составляют ±0,1–0,2 мм. Для размеров свыше 500 мм допуск может достигать ±0,5 мм и более. Важно понимать, что эти значения зависят от материала. Кристаллические пластики (PP, PA, PBT) имеют большую и менее предсказуемую усадку, чем аморфные (ABS, PC, PMMA).

Факторы, влияющие на соблюдение допусков

1. Усадка материала: Каждый материал имеет паспортную усадку (например, 0,5% для ABS). Однако реальная усадка зависит от толщины стенки, давления впрыска и температуры формы. Тонкие стенки остывают быстрее и дают меньшую усадку, толстые — большую.
2. Деформация после извлечения (Warpage): Возникает из-за внутренних напряжений. Если одна сторона корпуса охлаждается быстрее другой, деталь «ведет». Для борьбы с этим симметричное проектирование литниковой системы критично.
3. Износ пресс-формы: После 100 000 циклов литья размеры формы могут измениться. Для долгосрочных проектов телеком-оборудования необходимо закладывать компенсационные допуски или предусматривать возможность корректировки формы.

Инженерный совет: Не требуйте излишне жестких допусков там, где это не нужно функционально. Ужесточение допуска с ±0,2 мм до ±0,05 мм увеличивает брак на 15–20% и стоимость оснастки на 30%. Всегда используйте принцип GD&T (Geometric Dimensioning and Tolerancing) для указания базовых поверхностей.

Конструктивные особенности и дизайн для литья (DFM)

Проектирование корпуса должно вестись с учетом ограничений технологии. Нарушение правил DFM (Design for Manufacturing) делает невозможным получение качественной детали, независимо от квалификации оператора литьевой машины.

Толщина стенок и ребра жесткости

Равномерность толщины стенок — главное правило. Резкие переходы от толстой стенки к тонкой вызывают образование пустот (vacuum voids) и коробление. Оптимальная толщина для корпусов телеком-оборудования составляет 2,0–2,5 мм. Для усиления конструкции следует использовать ребра жесткости толщиной 50–60% от основной стенки. Более толстые ребра создадут поверхностные дефекты (sink marks) на лицевой стороне корпуса.

Литники и точки впрыска

Место входа расплава в форму влияет на прочность и внешний вид. Для видимых частей корпуса используют подколенные литники или литники в край, которые легко удаляются и оставляют минимальный след. В зонах установки разъемов (RJ45, USB, оптические порты) наличие литников недопустимо из-за риска нарушения герметичности и геометрии посадочного места.

Резьбовые соединения и металлические вставки

Пластик плохо держит резьбу при многократном завинчивании. В телеком-оборудовании, которое часто обслуживается, рекомендуется использовать:

• Самоформирующуюся резьбу с треугольным профилем и широким шагом.
• Латунные термоусадочные втулки (bosses), запрессовываемые в пластик после литья. Это обеспечивает надежное соединение и возможность повторного монтажа.
• Проектирование бобышек (bosses) с радиусами у основания для снижения концентрации напряжений.

Герметизация и защита окружающей среды (IP Rating)

Для уличного телеком-оборудования критичен класс защиты IP (Ingress Protection). Чаще всего требуется IP65, IP67 или IP68. Достижение этих показателей зависит не только от качества литья, но и от конструкции стыков.

Проектирование канавок для уплотнителей

Канавка под резиновое уплотнительное кольцо (O-ring) должна быть спроектирована с учетом сжатия резины. Стандартное сжатие составляет 15–30%. Поверхность канавки должна иметь шероховатость Ra 1,6–3,2 мкм для лучшего прилегания. Материал уплотнителя должен быть совместим с материалом корпуса: силикон универсален, но EPDM лучше подходит для устойчивости к озону и погодным условиям.

Проблема «дыхания» корпуса

При изменении температуры воздуха внутри герметичного корпуса меняется давление. Это может привести к подсосу влаги через микрощели. Решение — установка дыхательных клапанов (breather valves) с мембраной ePTFE, которые выравнивают давление, но не пропускают воду и пыль. Это обязательный элемент для надежных литьевых корпусов телеком допуски и материалы которых рассчитаны на работу в континентальном климате с перепадами от -40°C до +50°C.

Влияние вторичных операций на качество корпуса

Литье — это только первый этап. Телеком-корпуса часто подвергаются дополнительной обработке, которая влияет на их финальные характеристики.

Ультразвуковая сварка

Для создания неразборных герметичных соединений половин корпуса часто используется ультразвуковая сварка. Она применима только для аморфных пластиков (ABS, PC, PMMA). Кристаллические пластики (PP, PA) свариваются хуже из-за быстрого затвердевания. Качество сварного шва зависит от точности совпадения деталей, поэтому допуски на сопрягаемых поверхностях должны быть не хуже ±0,1 мм.

Покраска и металлизация

Для улучшения внешнего вида и защиты от УФ используются краски и лаки. Адгезия краски к пластику требует предварительной обработки плазмой или нанесения праймера. Гальваническое покрытие (хромирование) применяется для декоративных элементов интерфейсов. Важно помнить, что слой металла создает экран, что может быть полезно для EMC, но требует заземления корпуса.

Контроль качества: типичные дефекты и методы их выявления

Даже при идеальной форме и материале возможны дефекты. Закупщик должен знать, какие дефекты критичны, а какие допустимы. Надежные поставщики, такие как Foshan Nanhai Sunleaf Metal Products, внедряют многоуровневую систему контроля: от входного контроля сырья до рентгеновской дефектоскопии готовых изделий для выявления внутренних пор, что является лучшей практикой для ответственных компонентов.

Для серийного производства рекомендуется внедрить статистический контроль процесса (SPC). Измерение ключевых размеров каждой 50-й или 100-й детали позволяет выявить дрейф параметров до того, как будет выпущена бракованная партия.

Экономические аспекты и выбор поставщика

Стоимость литьевого корпуса складывается из цены сырья, амортизации пресс-формы и машино-часа литьевой машины. Оптимизация этих параметров позволяет снизить себестоимость без потери качества.

Как снизить стоимость при сохранении качества?

• Оптимизация цикла литья: Уменьшение времени охлаждения за счет эффективной системы каналов в форме. Каждая секунда экономии в цикле дает огромную экономию при тиражах в сотни тысяч штук.
• Использование регранулята: Для внутренних невидимых деталей допускается добавление до 20–30% вторичного сырья (того же материала), что снижает затраты на сырье. Для внешних корпусов и ответственных деталей это недопустимо.
• Многоместные формы: Переход с одноместной формы на двух- или четырехместную снижает стоимость одной детали, хотя и увеличивает начальную стоимость инструмента.

На что обращать внимание при аудите поставщика?

При выборе подрядчика на производство литьевых корпусов телеком допуски и материалы которых должны строго соответствовать спецификации, запросите:

1. Сертификаты на сырье (datasheets) с указанием партии.
2. Отчеты о первых статьях (FAI – First Article Inspection), включающие полные замеры КИМ.
3. Информацию о парке литьевых машин (наличие машин с контролем обратной связи по давлению и скорости).
4. Опыт работы с аналогичными изделиями (фотографии, образцы).

FAQ: Часто задаваемые вопросы по литью телеком-корпусов

Какой материал лучше выбрать для уличного антенного блока?

Для уличных применений оптимальным выбором является ASA (Acrylonitrile Styrene Acrylate) или поликарбонат (PC) с УФ-стабилизаторами. ASA обладает лучшей погодостойкостью, чем ABS, и не требует покраски. Поликарбонат обеспечивает лучшую ударопрочность при низких температурах.

Почему размеры готовой детали отличаются от чертежа?

Это связано с усадкой пластика. Конструктор формы должен заранее увеличить размеры полости формы на процент усадки материала. Если реальные размеры отклоняются, необходимо проверить параметры литья (температуру, давление) или износ формы. Допуски должны быть указаны согласно ГОСТ 24299 или DIN 16901.

Можно ли использовать переработанный пластик для корпусов роутеров?

Для потребительских устройств начального уровня это возможно, если производитель гарантирует стабильность свойств. Однако для профессионального телеком-оборудования, работающего 24/7, использование 100% первичного сырья является стандартом отрасли во избежание деградации механических свойств со временем.

Как обеспечить экранирование от помех в пластиковом корпусе?

Пластик не экранирует. Необходимо нанесение токопроводящего покрытия (галваника, напыление, токопроводящая краска) на внутреннюю поверхность или установка металлической клетки Фарадея внутри корпуса. Важно обеспечить электрический контакт между экраном и землей платы.

Заключение и рекомендации по закупкам

Проектирование и заказ литьевых деталей — это компромисс между функциональностью, эстетикой и стоимостью. Понимание взаимосвязи, которую описывают литьевые корпуса телеком допуски и материалы, позволяет инженерам избегать дорогостоящих ошибок на этапе запуска производства. В 2026 году тренд смещается в сторону использования более легких и прочных композитов, а также интеграции функций теплоотвода непосредственно в конструкцию пластикового корпуса.

Для обеспечения надежности вашего телекоммуникационного оборудования мы рекомендуем:

• Проводить модификационный анализ (Mold Flow Analysis) перед изготовлением формы.
• Жестко фиксировать требования к материалам в техническом задании, указывая конкретных производителей гранул (BASF, Sabic, LG Chem и др.).
• Требовать предоставления отчетов об измерениях первых партий.
