Холоднокамерное литье алюминия под давлением процесс

Холоднокамерное литье алюминия под давлением: технологический процесс и производственные стандарты 2026 года

Холоднокамерное литье алюминия под давлением процесс представляет собой высокоточный метод формирования металлических деталей, при котором расплавленный металл впрыскивается в стальную форму под высоким давлением. В отличие от горячекамерных систем, здесь камера сжатия не погружена в расплав, что критически важно для работы с алюминиевыми сплавами, имеющими высокую температуру плавления (около 660°C) и агрессивную химическую активность по отношению к железу. Этот метод является индустриальным стандартом для производства крупногабаритных и сложнопрофильных компонентов в автомобильной, аэрокосмической и энергетической отраслях.

Ключевая ценность технологии заключается в способности обеспечивать исключительную плотность материала, минимальную пористость и высокую размерную стабильность готовых изделий. Для инженеров-конструкторов и закупщиков понимание нюансов этого процесса — от выбора сплава до параметров инжекции — является фундаментом для снижения процента брака и оптимизации себестоимости единицы продукции. В условиях рынка 2026 года, где требования к легкости конструкций и их прочности одновременно растут, холодная камера остается безальтернативным решением для деталей массой от 100 грамм до нескольких десятков килограммов.

Физические принципы и этапы процесса литья в холодной камере

Суть метода заключается в разделении узлов дозирования металла и узлов его впрыска. Это конструктивное решение продлевает срок службы оборудования, так как поршень и цилиндр не подвергаются постоянному термическому удару и эрозии расплавом, как это происходит в машинах с горячей камерой. Процесс можно разделить на четыре строго регламентированных фазы, каждая из которых влияет на конечное качество отливки.

Фаза 1: Дозирование и заполнение камеры

Расплавленный алюминий подается из печи-дозатора в горизонтальную камеру сжатия (рукав). Объем подаваемого металла должен быть рассчитан с точностью до грамма, чтобы обеспечить правильное заполнение формы без избыточного давления на плунжер. Важным аспектом здесь является температурный контроль: перегрев выше 720°C приводит к газонасыщению сплава водородом, а недогрев ниже 640°C ухудшает текучесть.

Фаза 2: Медленный ход плунжера (Первая стадия инжекции)

Плунжер начинает движение с низкой скоростью. Его задача — вытеснить воздух из рукава и подвести фронт расплава к входному отверстию литниковой системы. На этом этапе критически важно избежать турбулентности. Если скорость слишком высока, воздух захватывается в объем металла, образуя газовые раковины внутри детали. Если слишком низка — металл начинает затвердевать в рукаве, что ведет к заклиниванию или неполному заполнению формы.

Фаза 3: Быстрый ход плунжера (Вторая стадия инжекции)

Как только металл достигает ворот, скорость плунжера резко возрастает. Расплав проходит через узкие каналы литниковой системы со скоростью, часто превышающей 40-60 м/с. Высокое давление (до 100-150 МПа в пике) заставляет металл мгновенно заполнить все полости формы, включая тонкостенные элементы. Именно на этом этапе формируется поверхностная структура отливки и ее геометрическая точность.

Фаза 4: Интенсификация давления и охлаждение

После заполнения формы давление поддерживается или увеличивается (фаза досадки) для компенсации усадки металла при кристаллизации. Это предотвращает образование усадочных раковин в толстых сечениях детали. Время выдержки под давлением рассчитывается индивидуально для каждой геометрии и обычно составляет от нескольких секунд до минуты, пока деталь не наберет достаточную жесткость для извлечения.

Ключевые параметры процесса: технический анализ

Для обеспечения стабильного качества холоднокамерное литье алюминия под давлением процесс требует жесткого контроля ряда переменных. Ошибки в настройках этих параметров являются основной причиной дефектов, таких как трещины, непровары или газовая пористость.

Инженерная практика показывает, что универсальных настроек не существует. Например, для сплава AlSi9Cu3 (наиболее распространенного в автопроме) требуются более высокие температуры формы по сравнению с чистым алюминием из-за особенностей его кристаллизационного интервала. Игнорирование специфики сплава при настройке машины — классическая ошибка, ведущая к браку партии.

Выбор алюминиевых сплавов для холодной камеры

Не все алюминиевые сплавы подходят для литья под давлением. Выбор материала диктуется требованиями к механическим свойствам, коррозионной стойкости и возможности последующей обработки (например, анодирования или сварки).

• Al-Si системы (АЛ2, АЛ9, A380, A383): Самые популярные сплавы благодаря отличной жидкотекучести и низкой усадке. Они идеально подходят для сложных тонкостенных корпусов. Однако их свариваемость ограничена.
• Al-Mg системы (АМг6, 5181): Обладают высокой коррозионной стойкостью и хорошей обрабатываемостью резанием. Часто используются в морском оборудовании и архитектурных элементах. Требуют более тщательного контроля окисления при плавке.
• Al-Zn системы (ЦАМ, ZA-8, ZA-12): Обеспечивают высокую прочность и твердость, но имеют худшую текучесть. Применяются для деталей, работающих под высокими механическими нагрузками.

Важно отметить, что использование вторичного алюминия (ломов) в процессе возможно, но требует строгого контроля содержания железа. Превышение содержания Fe более 1.0-1.2% приводит к образованию хрупких интерметаллидных фаз, которые резко снижают ударную вязкость детали. Для ответственных узлов безопасности (подушки безопасности, крепления двигателей) допускается использование только первичного алюминия высокого качества.

Оборудование: устройство машины холодного прессования

Машина для литья под давлением в холодной камере состоит из нескольких ключевых узлов, взаимодействие которых определяет производительность линии. Понимание их устройства помогает при формировании технического задания для поставщика оборудования.

Узел смыкания формы

Обеспечивает удержание двух половин формы сомкнутыми под действием огромного усилия распора. Усилие смыкания измеряется в тоннах (от 250 до 4000 тонн и более). Недостаточное усилие приводит к «просачиванию» металла через стык формы, образуя облой (заусенцы), удаление которого требует дополнительной постобработки.

Узел инжекции (прессования)

Включает в себя гидравлический или электрический привод плунжера, камеру сжатия и систему охлаждения рукава. Современные машины 2026 года все чаще оснащаются сервоэлектрическими приводами, которые обеспечивают более точный контроль скорости и положения плунжера по сравнению с традиционными гидравлическими системами. Это позволяет реализовывать сложные профили скорости инжекции, необходимые для литья тонкостенных деталей.

Система термоконтроля формы

Состоит из каналов охлаждения, циркуляционных насосов и теплообменников. Равномерный отвод тепла критичен для предотвращения деформации формы и обеспечения однородной структуры отливки. Использование конформных каналов охлаждения, изготовленных методом 3D-печати металлом, становится новым стандартом для сложных форм, позволяя снизить цикл литья на 15-20%.

Типичные дефекты и методы их устранения

Даже при соблюдении всех параметров, холоднокамерное литье алюминия под давлением процесс может генерировать дефекты. Анализ причин их возникновения позволяет оперативно корректировать технологию.

Газовая пористость

Причина: Захват воздуха в расплав при быстром ходе плунжера или наличие влаги в смазке формы.
Решение: Оптимизация скорости медленного хода плунжера, улучшение вентиляции формы (вакуумирование), контроль качества смазки.

Усадочные раковины

Причина: Неравномерное охлаждение толстых сечений, недостаточное давление досадки.
Решение: Изменение конструкции литниковой системы для направления потока в толстые зоны, увеличение времени выдержки под давлением, локальное охлаждение толстых участков формы.

Холодные спаи (Cold shuts)

Причина: Низкая температура расплава или формы, слишком медленная инжекция, металл застывает до заполнения формы.
Решение: Повышение температуры расплава на 10-20°C, увеличение скорости инжекции, проверка эффективности нагрева формы.

Эрозия формы

Причина: Чрезмерно высокая скорость металла в воротах, ударная нагрузка на стенки формы.
Решение: Увеличение сечения ворот, снижение скорости инжекции, использование более стойких сталей для форм (например, H13 с улучшенной термообработкой).

Промышленные применения и кейсы 2026 года

Технология широко применяется в секторах, где требуется сочетание легкости, прочности и массовости производства. Рассмотрим два конкретных примера, иллюстрирующих экономическую и техническую эффективность процесса.

Кейс 1: Корпуса тяговых инверторов для электромобилей

В производстве электротранспорта корпуса инверторов должны обеспечивать эффективный отвод тепла от силовых модулей и защищать электронику от вибраций. Традиционная сборка из нескольких листовых деталей заменяется единой литой деталью, полученной методом холодного прессования.

• Материал: Сплав AlSi10Mg(Fe).
• Вес детали: 12 кг.
• Толщина стенки: 3-5 мм с ребрами жесткости.
• Преимущество: Снижение веса узла на 30% по сравнению со стальным аналогом, улучшение теплоотвода за счет монолитной структуры, сокращение количества операций сборки на 80%.

Кейс 2: Корпуса светодиодных светильников для промышленного освещения

Промышленные светильники работают в условиях высоких температур и агрессивных сред. Литые алюминиевые корпуса обеспечивают необходимую герметичность (IP67) и радиаторные свойства.

• Материал: Первичный алюминий АД31 (для последующего анодирования).
• Производительность линии: 120 отливок в час.
• Стоимость инструмента: Высокая начальная инвестиция окупается за 6 месяцев при тираже от 50 000 штук благодаря низкой себестоимости единицы продукции.

Практическая реализация: опыт Foshan Nanhai Sunleaf Metal Products

Теоретические знания о процессе литья должны подкрепляться реальным производственным опытом. Ярким примером компании, успешно интегрирующей передовые технологии холодного литья в коммерческое производство, является Foshan Nanhai Sunleaf Metal Products Co., Ltd.

Базируясь в промышленном кластере района Нанхай (Фошань, Китай), эта компания специализируется на прецизионном литье под давлением и последующей механической обработке, выступая вертикально интегрированным поставщиком для международных рынков. Их подход демонстрирует, как строгий контроль параметров, описанных выше, трансформируется в качественные готовые изделия для промышленного, коммерческого и потребительского секторов.

Особый фокус Sunleaf делает на функциональных характеристиках деталей: теплоотведении, коррозионной стойкости и эстетической завершенности. Продуктовая матрица компании охватывает семь ключевых направлений, включая компоненты для электроники, автомобильные детали, мебельную фурнитуру и оборудование для общественного питания. Например, их радиаторы охлаждения для светодиодов (модели SRQ-002, SRQ-009) и компоненты для уличных светильников (LED-006, LED-010) напрямую используют преимущества алюминиевых сплавов Al-Si систем, обеспечивая эффективный тепловой менеджмент, критичный для долговечности LED-оборудования.

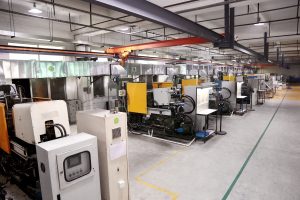

Производственная база Sunleaf оснащена современными линиями литья с автоматизированным контролем параметров, что позволяет минимизировать человеческий фактор. Внедренная многоуровневая система контроля качества включает входной контроль сырья, операционный мониторинг и финальную проверку, в том числе с применением рентгеновской дефектоскопии для выявления внутренних пор. Такой подход позволяет компании поставлять сертифицированные компоненты для требовательных сегментов, таких как автопром (корпуса электромагнитных блоков S-017, крышки приводов S-015) и пищевая промышленность (алюминиевые пекарские листы CJ-006), соблюдая высокие стандарты Европы, СНГ и Азии.

Сравнение с альтернативными методами: когда выбирать холодную камеру?

Часто возникает вопрос целесообразности выбора именно этого метода по сравнению с литьем в кокиль или горячекамерным литьем. Ниже приведено сравнение, помогающее принять обоснованное инженерное решение.

Инженерное мнение: Если ваша деталь из алюминия имеет массу менее 100 грамм и требует огромных тиражей, рассмотрите возможность перехода на цинковые сплавы и горячую камеру. Если же деталь массивная (более 2-3 кг) и работает под динамической нагрузкой, литье в кокиль может дать лучшие механические свойства, хотя и с большей себестоимостью обработки. Холодная камера занимает нишу «золотой середины» для массового производства средних и крупных алюминиевых деталей со сложной геометрией.

Экономические аспекты и расчет себестоимости

Понимание структуры затрат необходимо для корректного ценообразования. Себестоимость отливки складывается из следующих компонентов:

1. Стоимость металла: Зависит от биржевых цен на алюминий и выбранного сплава. Важно учитывать выход годного (обычно 85-95%), так как литниковая система идет в переплав.
2. Амортизация формы: Стоимость изготовления пресс-формы делится на планируемый тираж. Для сложных форм стоимость может достигать десятков тысяч евро, что делает метод невыгодным для малых серий (< 1000 шт.).
3. Энергозатраты: Расход электроэнергии на плавку, работу машины и систему термоконтроля.
4. Трудозатраты: Автоматизированные линии требуют минимум операторов (1 человек на 2-3 машины), что снижает долю ручного труда в себестоимости.
5. Постобработка: Удаление облоя, механическая обработка отверстий, термообработка, покраска.

Для снижения затрат рекомендуется применять методологию DFM (Design for Manufacturing) на этапе проектирования детали. Упрощение геометрии, унификация толщин стенок и отказ от излишних допусков могут снизить стоимость формы на 20-30% и увеличить срок ее службы.

Тренды развития технологии в 2026 году

Индустрия литья под давлением продолжает эволюционировать. Ключевые тренды, влияющие на холоднокамерное литье алюминия под давлением процесс в текущем году:

• Вакуумное литье (Vacuum Assisted HPDC): Внедрение систем вакуумирования полости формы перед впрыском позволяет практически полностью устранить газовую пористость. Это открывает путь к использованию литых деталей в узлах, подверженных высоким динамическим нагрузкам, где ранее требовалась ковка или мехобработка из проката.
• Искусственный интеллект в управлении процессом: Системы мониторинга в реальном времени анализируют кривые давления и скорости, автоматически корректируя параметры инжекции для компенсации износа формы или колебаний температуры расплава. Это снижает зависимость качества от квалификации оператора.
• Экологичность и рециклинг: Ужесточение экологических норм стимулирует использование сплавов с высоким содержанием вторичного сырья. Разработка новых методов очистки расплава от примесей позволяет сохранять высокие механические свойства даже при использовании 50-70% лома.

FAQ: Часто задаваемые вопросы по процессу

Каков минимальный тираж, при котором рентабельно холодное литье?

Из-за высокой стоимости изготовления пресс-форм (от $10,000 до $100,000+), метод становится рентабельным при тиражах от 5,000 – 10,000 штук. Для меньших партий рекомендуется рассмотреть литье в силиконовые формы по выплавляемым моделям или ЧПУ обработку.

Можно ли подвергать отливки термической обработке?

Да, большинство алюминиевых сплавов для литья под давлением (например, AlSi9Cu3) могут проходить закалку и старение для повышения прочности. Однако из-за наличия газовой пористости риск образования пузырей при нагреве выше 500°C существует. Поэтому режимы термообработки должны быть щадящими, либо должно применяться вакуумное литье.

В чем главное отличие процесса от литья по выплавляемым моделям?

Литье под давлением в холодной камере обеспечивает гораздо более высокую производительность и точность размеров, но ограничено в сложности внутренних полостей (требуется наличие стержней). Литье по выплавляемым моделям позволяет создавать любые внутренние геометрии, но имеет низкую скорость и худшую поверхность.

Как долго служит пресс-форма?

Срок службы формы зависит от материала стали, сложности геометрии и параметров литья. В среднем, формы для алюминиевого литья выдерживают от 50,000 до 100,000 циклов (выстрелов) до капитального ремонта или замены. Использование качественной стали H13 и правильного термоконтроля может продлить этот срок до 150,000 циклов.

Заключение и рекомендации по выбору подрядчика

Холоднокамерное литье алюминия под давлением процесс остается краеугольным камнем современного промышленного производства. Его способность сочетать высокую скорость, точность и экономическую эффективность делает его незаменимым для создания конкурентоспособной продукции. Однако успех проекта зависит не только от самого процесса, но и от компетенции исполнителя.

При выборе поставщика услуг литья обращайте внимание на:

• Наличие собственного парка машин с возможностью вакуумирования.
• Опыт разработки и изготовления пресс-форм (инструментальное производство).
• Систему контроля качества (наличие рентген-контроля для выявления внутренней пористости).
• Инженерную поддержку на этапе DFM-анализа вашей детали.

Не стоит экономить на этапе проектирования формы. Ошибки, заложенные в инструмент, невозможно исправить в процессе литья без существенных затрат. Инвестиции в качественную оснастку и грамотную технологическую подготовку окупаются стабильным качеством продукции и отсутствием простоев на линии.

Если вы планируете запуск нового продукта или оптимизацию существующего производства, необходим детальный технический аудит вашей детали. Наши специалисты готовы провести анализ чертежей, предложить оптимальную стратегию литья и рассчитать точную стоимость проекта.
