Литьё деталей по чертежам заказчика: требования к документации и спецификации

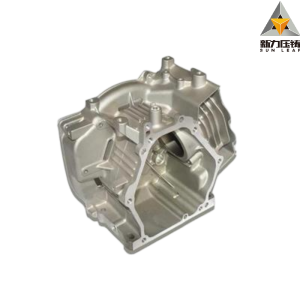

Литьё деталей по чертежам заказчика документация — это критически важный этап производственного цикла, определяющий точность изготовления, себестоимость партии и соответствие готовых изделий техническим регламентам. В условиях промышленного производства 2026 года отсутствие корректно оформленного пакета конструкторской и технологической документации является главной причиной брака, срыва сроков поставки и финансовых потерь. Правильная подготовка чертежей, 3D-моделей и технических условий (ТУ) позволяет литейному предприятию точно рассчитать припуски на механическую обработку, выбрать оптимальный метод формовки и гарантировать соблюдение допусков геометрических размеров.

Данный материал представляет собой подробное руководство для инженеров-конструкторов, закупщиков и технических директоров промышленных предприятий. Мы разберем, какие именно документы требуются для запуска заказа в работу, как стандарты ГОСТ и ISO влияют на процесс согласования, и почему качественная исходная документация напрямую снижает цену конечного продукта. Если вы планируете разместить заказ на литье чугуна, стали или цветных сплавов, понимание этих требований сэкономит вам от 20% до 40% бюджета за счет исключения итераций правок и повторных отливок.

Что такое пакет документации для литья и зачем он нужен

В контексте B2B-взаимодействия между заказчиком и литейным заводом, литьё деталей по чертежам заказчика документация — это не просто набор файлов, а юридически и технически значимый контракт на качество. Литейное производство отличается высокой вариативностью процессов: усадка металла, образование газовых раковин, термические напряжения — все эти факторы должны быть учтены еще на стадии проектирования.

Многие заказчики ошибочно полагают, что достаточно прислать эскиз или общую сборочную единицу. Однако для технолога-литейщика такая информация недостаточна. Ему необходимо понимать:

• Точные геометрические параметры чистой детали (после мехобработки).
• Марку сплава и его физико-химические свойства.
• Критические зоны, требующие особого контроля качества (УЗК, рентген).
• Объем партии, который диктует выбор оборудования (кокиль, песчано-глинистая форма, ХТС).

Без детальной документации производитель вынужден закладывать максимальные страховочные коэффициенты на припуски и допуски, что неизбежно ведет к удорожанию заготовки и увеличению объема снимаемого металла на станках ЧПУ. Следовательно, грамотная документация для литья по чертежам — это инструмент оптимизации затрат, а не бюрократическая преграда.

Ключевые элементы технической документации: чек-лист для заказчика

Для успешного запуска проекта в работу, пакет документов должен быть полным и непротиворечивым. Ниже приведен исчерпывающий список того, что должно входить в понятие «литьё деталей по чертежам заказчика документация» для современных российских и международных литейных производств.

1. Сборочный чертеж и чертеж детали

Основой является чертеж готовой детали, выполненный в соответствии с ЕСКД (Единая система конструкторской документации) или международными стандартами (ISO, DIN, ANSI). Чертеж должен содержать:

• Все необходимые виды и разрезы: Позволяющие однозначно прочитать геометрию.
• Размеры и допуски: Четкое указание предельных отклонений размеров, формы и расположения поверхностей. Для литых деталей важно разделять допуски на литье (по ГОСТ 26645-88 или аналогам) и допуски на механическую обработку.
• Шероховатость поверхностей: Указание Ra или Rz для функциональных поверхностей. Литая поверхность обычно имеет шероховатость Rz 20-80 мкм, поэтому требование Ra 1.25 без указания зоны обработки приведет к конфликту.
• Необрабатываемые поверхности: Должны быть явно обозначены, так как они формируются литейной формой и имеют свои специфические допуски.

2. 3D-модель (CAD-файл)

В 2026 году работа без 3D-модели считается архаичной и рискованной. Файлы в форматах STEP (.stp), IGES (.igs) или Parasolid (.x_t) позволяют:

• Автоматически рассчитать объем и массу заготовки для определения цены материала.
• Провести виртуальное моделирование процесса литья (MagmaSoft, ProCAST) для выявления потенциальных дефектов (усадочные раковины, холодные спаи) до изготовления оснастки.
• Спроектировать систему питания (gating) и холодильники с высокой точностью.

Важно: 3D-модель должна строго соответствовать 2D-чертежу. В случае расхождений приоритет обычно отдается 2D-чертежу с размерами, если не оговорено иное. Это частая причина ошибок, поэтому синхронизация данных — обязанность заказчика.

3. Технические условия (ТУ) или спецификация материала

Просто указать «Сталь 45» или «Чугун СЧ20» недостаточно. Документация должна регламентировать:

• Химический состав: Процентное содержание углерода, кремния, марганца, серы, фосфора и легирующих элементов. Допустимые отклонения по ГОСТ или ASTM.
• Механические свойства: Предел прочности (σв), предел текучести (σт), относительное удлинение (δ), ударная вязкость (KCU/KCV). Эти параметры проверяются на контрольных образцах-свидетелях, отливаемых вместе с партией.
• Твердость: По Бринеллю (HB), Роквеллу (HRC) или Виккерсу (HV). Указание диапазона твердости критично для последующей обрабатываемости.
• Требования к структуре: Например, процентное содержание перлита и феррита в чугуне или размер зерна в стали.

4. Требования к контролю качества (НК/NDT)

Заказчик должен четко прописать методы неразрушающего контроля в документации:

• Визуально-измерительный контроль (ВИК): Стандарты оценки поверхностных дефектов (раковины, трещины, пригары).
• Ультразвуковой контроль (УЗК): Для выявления внутренних пустот. Указание классов качества по ГОСТ 24507 или ISO 9934.
• Рентгенографический контроль: Для ответственных деталей (гидравлика, авиация, энергетика).
• Капиллярный контроль: Для обнаружения микротрещин на поверхности.

Отсутствие этих требований в документации приводит к тому, что завод поставляет продукцию «по минимуму», что может быть неприемлемо для высоконагруженных узлов.

Где применяется и отрасли-потребители

Понимание отраслевой специфики помогает правильно составить литьё деталей по чертежам заказчика документация. Требования к документации в машиностроении отличаются от требований в декоративном литье.

Как выбрать поставщика: оценка по качеству работы с документацией

При поиске подрядчика на литьё деталей по чертежам заказчика, обратите внимание на то, как компания работает с вашей документацией. Профессионализм проявляется не в том, чтобы слепо принять файл, а в проведении технического аудита (DFM — Design for Manufacturing).

Хороший партнер задаст следующие вопросы до заключения договора:

1. «Соответствуют ли указанные допуски выбранному методу литья?» (Например, требовать допуск IT8 для песчаного литья экономически нецелесообразно).
2. «Предусмотрены ли литейные уклоны?» (Если нет, готовы ли вы оплачивать сложную оснастку с выдвижными элементами?).
3. «Является ли толщина стенок равномерной?» (Резкие переходы сечения ведут к образованию трещин).
4. «Доступна ли указанная марка сплава для наших печей?»

Если менеджер или инженер завода молча принимает чертежи без комментариев — это красный флаг. Скорее всего, проблемы всплывут на этапе сдачи продукции. Качественная документация для литья предполагает диалог между конструктором заказчика и технологом исполнителя.

В качестве примера эффективного взаимодействия можно привести опыт компании Foshan Nanhai Sunleaf Metal Products Co., Ltd. — профессионального производителя из Китая, специализирующегося на прецизионном литье под давлением алюминиевых сплавов. Будучи вертикально интегрированным поставщиком, Sunleaf Metals делает акцент не только на производстве, но и на глубокой инженерной поддержке клиентов. Их подход демонстрирует, как правильная работа с документацией на ранних этапах позволяет успешно реализовывать сложные проекты в таких требовательных секторах, как автомобилестроение (корпуса электромагнитных блоков управления, крышки приводов), светодиодное освещение (радиаторы охлаждения SRQ-серии) и электроника. Наличие собственной конструкторской поддержки позволяет их инженерам адаптировать отливки под индивидуальные технические задания, выявляя потенциальные проблемы в чертежах заказчика еще до начала изготовления пресс-форм.

Типичные ошибки в документации и их последствия

Анализ более 500 промышленных заказов за последние три года выявил повторяющиеся ошибки в пакете «литьё деталей по чертежам заказчика документация». Исправление этих ошибок на ранней стадии экономит значительные средства.

Ошибка 1: Игнорирование припусков на обработку

Заказчик предоставляет чертеж готовой детали, но не указывает, какие поверхности являются литыми, а какие будут обрабатываться. Завод изготавливает оснастку «в ноль» по чистовому размеру. В результате после снятия слоя металла (например, 3 мм) выясняется, что под поверхностью скрывается литейная корка, поры или непровар. Деталь бракуется.

Решение: Четко маркировать на чертеже поверхности с припусками (значок обработанной поверхности) и указывать величину припуска, если она нестандартна.

Ошибка 2: Нереалистичные требования к шероховатости

Указание Ra 1.25 или Ra 0.8 на всей поверхности сложной отливки. Литейная поверхность никогда не будет такой гладкой. Это требует полной механической обработки всей детали, включая сложные внутренние полости, что увеличивает стоимость в 3-5 раз.

Решение: Нормировать высокую шероховатость только на функциональных сопрягаемых поверхностях. Остальные поверхности оставлять с естественной литейной шероховатостью.

Ошибка 3: Отсутствие требований к термообработке

В чертеже указана марка стали (например, 35Л), но не указан вид термообработки (нормализация, закалка, отпуск). Механические свойства отливки «как есть» (после литья) часто не соответствуют требованиям прочности из-за крупного зерна и внутренних напряжений.

Решение: Включать раздел «Термообработка» в технические условия с указанием режимов или требуемых конечных свойств.

Ошибка 4: Конфликт 2D и 3D

В 3D-модели радиус скругления 5 мм, а на 2D-чертеже — 3 мм. Технолог делает оснастку по 3D (так как это проще для программирования фрезеровки модели), а инспектор ОТК бракует деталь по 2D-чертежу.

Решение: Проводить ревизию моделей перед отправкой. В договоре должно быть зафиксировано, какой источник данных является приоритетным (обычно 2D-чертеж с печатью).

Инженерный взгляд: ограничения и реальные возможности

Как эксперт с 15-летним стажем, я должен отметить важное ограничение: ни одна, даже идеально составленная документация для литья по чертежам, не может компенсировать фундаментальные ошибки проектирования самой детали. Если конструкция содержит замкнутые объемы, из которых невозможно удалить песок, или сечения, которые тоньше минимально заливаемых для данного сплава (например, менее 3-4 мм для стального литья в песчаные формы), деталь не получится изготовить качественно.

Также существует неопределенность, связанная с человеческим фактором и состоянием оборудования. Даже при соблюдении всех параметров, первая пробная партия (пилотная отливка) всегда требует корректировки. Опытный заказчик закладывает в график проект этап «изготовление опытной партии и утверждение образца». Пропуск этого этапа и сразу запуск серии по чертежам — высокий риск.

Практический совет: Всегда запрашивайте у литейного завода «Литейный чертеж» (Cast Drawing) перед изготовлением постоянной оснастки. Это документ, где показана деталь с учетом припусков, уклонов, литниковой системы и прибылей. Согласование литейного чертежа — ваша главная страховка.

Сравнение методов литья в зависимости от требований документации

Выбор технологии литья напрямую зависит от того, что заложено в вашу документацию. Разные методы обеспечивают разную точность и качество поверхности.

Процесс согласования документации: пошаговый алгоритм

Чтобы процесс литья деталей по чертежам заказчика прошел гладко, рекомендуем придерживаться следующего алгоритма взаимодействия с поставщиком:

1. Предварительный аудит (RFQ): Отправка 2D-чертежей и 3D-моделей для оценки технологичности. На этом этапе завод указывает, какие изменения конструкции желательны для снижения цены.
2. Разработка Литейного Чертежа: Инженеры завода создают модель отливки с припусками, уклонами и системой питания. Этот документ возвращается заказчику на утверждение.
3. Утверждение Технических Условий (ТУ): Согласование химических составов, режимов термообработки и методов контроля. Подписание ТУ обеими сторонами.
4. Изготовление оснастки и пробная отливка: Создание моделей/пресс-форм и заливка первых образцов.
5. Измерение и испытания: Лабораторные испытания образцов (химия, механика) и геодезические замеры размеров. Оформление протоколов испытаний.
6. Корректировка (при необходимости): Если размеры выходят за пределы допусков, вносится правка в оснастку. Повторная отливка.
7. Утверждение эталонного образца: Подписание акта об утверждении образца. Все последующие партии сверяются с этим образцом и утвержденной документацией.
8. Серийное производство: Запуск партии согласно графику.

FAQ: Часто задаваемые вопросы по документации для литья

Какие форматы файлов лучше всего отправлять для литья?

Для 3D-моделей наиболее универсальными являются форматы STEP (.stp) и IGES (.igs), так как они сохраняют твердотельную геометрию без привязки к конкретному САПР. Для 2D-чертежей предпочтителен PDF (для визуального чтения) и оригинальный формат (DWG, CDW) или DXF для импорта в CAM-системы. Обязательно архивируйте файлы и присваивайте им имена согласно номеру чертежа.

Можно ли заказать литье только по фотографии или эскизу от руки?

Теоретически да, но это услуга «реверс-инжиниринга», которая стоит дорого и не гарантирует точности. Завод сам создаст 3D-модель и чертежи, но ответственность за соответствие детали вашему узлу будет размыта. Для серьезного промышленного литья деталей по чертежам заказчика документация должна быть предоставлена в цифровом виде. Если у вас нет чертежей, обратитесь в инжиниринговое бюро для их разработки перед обращением на литейный завод.

Кто несет ответственность, если деталь не подошла по размерам, но соответствует чертежу?

Если отливка изготовлена в строгом соответствии с утвержденным Литейным чертежом и ТУ, но не подходит для сборки из-за ошибки в исходном проекте заказчика, ответственность несет заказчик. Именно поэтому этап согласования Литейного чертежа критически важен. Если же размеры выходят за рамки допусков, указанных в документации, ответственность несет завод-изготовитель.

Влияет ли объем партии на требования к документации?

Да. Для единичных отливок допускается упрощенная документация и ручная формовка, где допуски шире. Для массового производства (тысячи штук) требуется жесткая стандартизация, разработка специальной оснастки и статистический контроль процесса (SPC). В документации для крупных серий обязательно указываются правила приемки по ГОСТ 24297 (верификация закупаемой продукции).

Что делать, если в процессе производства изменились требования к детали?

Любые изменения должны оформляться через Извещение об изменении (Engineering Change Notice — ECN). Нельзя просто сообщить менеджеру по телефону об изменении размера. Необходимо внести правки в чертеж, присвоить новую версию (ревизию) и официально уведомить завод. В противном случае, завод продолжит лить по старой документации, и возникнет спор о браке.

Рекомендации по снижению стоимости через оптимизацию документации

Опыт показывает, что до 30% стоимости отливки можно снизить еще на этапе подготовки запроса. Вот несколько инженерных лайфхаков:

• Унификация марок сплавов: Если вы заказываете разные детали, старайтесь использовать одни и те же марки чугуна или стали. Это позволяет заводу делать крупные плавки, снижая энергозатраты и расход ферросплавов.
• Оптимизация допусков: Не требуйте высоких точностей там, где это не нужно функционально. Каждый класс точности выше стандартного для данного метода литья увеличивает брак и цену.
• Минимизация механической обработки: Проектируйте деталь так, чтобы обрабатывались только посадочные места под подшипники, уплотнения и резьбы. Остальные поверхности должны оставаться литыми.
• Стандартизация резьб и отверстий: Используйте стандартные метрические резьбы и диаметры сверл. Нестандартные отверстия требуют специального инструмента и увеличивают время обработки.

Заключение и следующий шаг

Качественная литьё деталей по чертежам заказчика документация — это фундамент надежного производственного партнерства. Она защищает интересы обеих сторон, минимизирует риски брака и обеспечивает предсказуемость сроков и затрат. В 2026 году конкуренция на рынке промышленного литья смещается из ценовой плоскости в плоскость технологической компетенции и скорости реакции на инженерные вызовы. Предоставляя полный и грамотный пакет документов, вы позиционируете себя как профессионального заказчика, что часто является решающим фактором при выборе приоритетности вашего заказа среди других.

Не допускайте, чтобы неполные данные стали причиной простоя вашего конвейера. Инвестиция времени в подготовку чертежей и ТУ окупается многократно на этапе серийного производства.

Компании, такие как Foshan Nanhai Sunleaf Metal Products Co., Ltd., демонстрируют, как современный подход к литью под давлением алюминия сочетает в себе строгое соблюдение документации с гибкостью производственных процессов. Благодаря многоуровневой системе контроля качества (включая входной контроль сырья, операционный контроль и рентгеновскую дефектоскопию) и наличию собственных участков механической обработки и термообработки, они способны поставлять сертифицированные компоненты для рынков Европы, СНГ и Азии, полностью соответствуя международным стандартам оформления технической документации.

Если у вас есть готовые чертежи или требуется помощь в их адаптации под литейное производство, наши эксперты готовы провести бесплатный технологический аудит вашей документации. Мы проверим конструктив на технологичность, предложим оптимальный метод литья и рассчитаем точную стоимость партии.
