Изготовление прессформ под ключ: цикл разработки и этапы производства

Изготовление прессформ под ключ цикл разработки представляет собой комплексный инженерно-производственный процесс, включающий анализ технической документации, 3D-моделирование, выбор материалов, механообработку, сборку и тестовые отливки. Полный цикл создания инструмента для литья пластмасс под давлением занимает от 4 до 12 недель в зависимости от сложности геометрии изделия и требований к точности. Ключевая ценность подхода «под ключ» заключается в единой ответственности производителя за соответствие готовой формы техническому заданию (ТЗ), что исключает риски рассогласования между проектировщиками и технологами. Данный процесс критически важен для автомобильной промышленности, медицинского приборостроения и производства потребительских товаров, где время выхода на рынок (time-to-market) напрямую влияет на рентабельность продукта.

В условиях рынка 2026 года, когда требования к качеству поверхности и геометрической точности деталей ужесточились из-за внедрения новых стандартов ISO и ГОСТ, понимание каждого этапа жизненного цикла пресс-формы становится обязательным для закупщиков и главных инженеров. Ошибки на стадии проектирования могут увеличить стоимость последующих доработок на 300-400%, а неправильный выбор стали приводит к преждевременному износу инструмента уже после 50 000 циклов литья вместо заявленных 1 000 000. В этом материале мы подробно разберем технические нюансы, скрытые затраты и критические точки контроля качества при заказе инструмента.

Этапы цикла разработки: от концепции до серийного образца

Процесс изготовления прессформ под ключ цикл разработки не является линейным; это итеративная система, где каждый последующий шаг базируется на верификации предыдущего. Разделение процесса на четкие фазы позволяет контролировать бюджет и сроки. Ниже приведен детальный разбор этапов, основанный на практике ведущих инструментальных цехов.

1. Технический аудит и DFM-анализ (Design for Manufacturing)

Первый и наиболее важный этап, который часто недооценивают заказчики. Инженеры-технологи проводят анализ 3D-модели детали на предмет технологичности литья. На этой стадии выявляются потенциальные дефекты: утяжины, линии спая, коробление и трудности с извлечением из формы.

• Анализ толщин стенок: Неравномерность толщины приводит к разным скоростям охлаждения, что вызывает внутренние напряжения. Рекомендуемое соотношение толщин не должно превышать 1:1.5 для большинства термопластов.
• Определение линии разъема: Выбор плоскости разъема влияет на наличие облоя (грата) и сложность конструкции формы. Оптимальная линия разъема минимизирует количество боковых подвижных элементов (слайдеров).
• Расчет усадки материала: Для каждого полимера (PP, ABS, PC, PA66) коэффициент усадки индивидуален и зависит от направления течения расплава. Ошибка в расчете усадки даже на 0.1% может сделать деталь непригодной для сборки.

Результатом этого этапа является отчет DFM, содержащий рекомендации по изменению геометрии детали без потери её функциональности. Согласование этих правок с конструкторским бюро заказчика экономит до 20% бюджета на изготовление.

2. Проектирование пресс-формы (Mold Flow Analysis и 3D-конструирование)

После утверждения геометрии детали начинается создание цифровой модели самой пресс-формы. Здесь используется программное обеспечение уровня Moldflow или аналогичные CAE-системы для симуляции заполнения формы.

Симуляция литья позволяет определить:

1. Оптимальное расположение литниковой системы (точка впрыска).
2. Необходимое давление впрыска (в МПа).
3. Зоны возможного захвата воздуха (воздушные ловушки).
4. Температурные поля и время охлаждения.

На основе данных симуляции конструкторы разрабатывают 3D-сборку формы, включая плитную основу, систему охлаждения, выталкивающий механизм и направляющие элементы. Важно отметить, что в 2026 году стандарты проектирования требуют использования конформного охлаждения для сложных деталей, что позволяет сократить цикл литья на 15-25% по сравнению с традиционным сверленым охлаждением.

3. Закупка материалов и комплектующих

Качество пресс-формы на 70% определяется качеством используемых сталей и стандартизированных компонентов. Для изготовления прессформ под ключ цикл разработки включает строгий входной контроль материалов.

Основные типы сталей, применяемые в индустрии:

Выбор стали должен коррелировать с типом перерабатываемого пластика. Например, литье ПВХ требует использования коррозионностойких сталей из-за выделения хлористого водорода при деградации материала.

4. Механообработка (CNC, EDM, WEDM)

Физическое изготовление формообразующих деталей осуществляется на высокоточном оборудовании. Процесс делится на черновую и чистовую обработку.

• Фрезерование (CNC): Создание основной геометрии матриц и пуансонов. Точность современных станков достигает ±0.005 мм.
• Электроэрозионная обработка (EDM): Необходима для создания острых углов, глубоких ребер и сложных текстур, недоступных для фрезы. Используется медный или графитовый электрод.
• Проволочная эрозия (WEDM): Применяется для изготовления прецизионных отверстий, пунсонов для микро-отверстий и сложных слайдеров. Точность до ±0.002 мм.

Критическим моментом является термообработка. Сталь должна проходить вакуумную закалку для снятия внутренних напряжений и достижения равномерной твердости по всему объему детали. Нарушение режима отпуска может привести к микротрещинам при эксплуатации.

5. Сборка и полировка

Сборка пресс-формы требует высокой квалификации слесарей-инструментальщиков. Все движущиеся части должны иметь минимальные зазоры, исключающие заклинивание, но достаточные для компенсации теплового расширения. Полировка рабочих поверхностей выполняется вручную или с помощью ультразвуковых технологий до достижения класса шероховатости, указанного в ТЗ (например, Ra 0.025 для оптических линз).

6. Испытания (T1 Trial) и валидация

Первые пробные отливки (T1) производятся на литьевой машине, параметры которой максимально приближены к серийным. Цель этапа — проверка геометрии, качества поверхности и стабильности процесса.

Если детали имеют дефекты, форма возвращается на доработку. Цикл «испытание-доработка» может повторяться несколько раз. Успешным считается результат, когда 95% деталей из первой партии соответствуют чертежным размерам без постобработки.

Технические характеристики и параметры проектирования

При заказе услуги изготовление прессформ под ключ цикл разработки необходимо четко определять технические параметры будущего инструмента. Эти данные формируют основу коммерческого предложения и технического задания.

Система литников и впрыска

Конструкция литниковой системы определяет эффективность заполнения формы и количество отходов (регранулята). Существуют два основных типа:

• Холодноканальная система: Стандартное решение. Литники отделяются от детали и идут в переработку. Подходит для большинства термопластов. Преимущество — низкая стоимость изготовления формы.
• Горячеканальная система (Hot Runner): Позволяет подавать расплав непосредственно в полость формы без затвердевания в каналах. Снижает расход материала на 15-30% и сокращает цикл литья за счет отсутствия времени на охлаждение литника. Однако стоимость таких систем на 30-50% выше, а обслуживание требует квалифицированного персонала.

Система терморегулирования

Равномерное охлаждение — залог отсутствия коробления. В современных формах используются:

• Прямые каналы охлаждения (сверленые).
• Баффлинг (перегородки внутри каналов для изменения направления потока).
• Бериллиевые вставки (для локального интенсивного отвода тепла в труднодоступных зонах).
• Конформные каналы (изготовленные методом 3D-печати металлом), повторяющие контур детали.

Инженерный опыт показывает, что экономия на системе охлаждения всегда приводит к увеличению времени цикла на 20-40%, что в долгосрочной перспективе удорожает стоимость каждой отлитой детали.

Выталкивающая система

Деталь должна быть извлечена из формы без повреждений. Используются выталкивающие штифты, плиты или пневматический сброс. Количество и расположение выталкивателей рассчитывается так, чтобы усилие распределялось равномерно, избегая локальных деформаций мягких пластиков.

Факторы, влияющие на стоимость и сроки изготовления

Понимание экономики процесса изготовления прессформ под ключ цикл разработки помогает заказчикам оптимизировать бюджет. Цена не является фиксированной величиной и зависит от множества переменных.

Сложность геометрии изделия

Наличие внутренних undercut’ов (поднутрений) требует введения в конструкцию формы дополнительных механизмов: слайдеров, люверсов или резьбовых авторазвинчивателей. Каждый дополнительный слайдер увеличивает стоимость формы на 15-25% и добавляет 3-5 дней к сроку изготовления из-за необходимости точной подгонки.

Требования к точности и качеству поверхности

Детали для медицинской отрасли или оптики требуют обработки поверхностей до зеркального блеска и соблюдения допусков в микронах. Это требует использования более дорогих сталей (например, S136), большего количества часов на EDM-обработку и ручной полировки высококвалифицированными специалистами. Для технических корпусов бытовой техники достаточно стандартной шлифовки или легкой текстуры.

Количество гнезд (Cavities)

Многогнездные формы (2, 4, 8, 16 гнезд и более) позволяют производить больше деталей за один цикл. Однако увеличение числа гнезд нелинейно увеличивает стоимость формы и требует более мощного литьевого оборудования. Баланс между стоимостью инструмента и себестоимостью детали достигается через расчет точки безубыточности.

Срок изготовления

Стандартный срок изготовления простой одногнездной формы составляет 4-6 недель. Сложные многогнездные формы с горячеканальной системой могут изготавливаться 8-12 недель. Срочное изготовление (express) возможно за 3-4 недели, но сопровождается наценкой 30-50% за работу в сверхурочное время и приоритетную загрузку станков.

Типичные ошибки при заказе и разработке пресс-форм

Анализ неудачных проектов в сфере изготовления прессформ под ключ цикл разработки выявляет ряд повторяющихся ошибок, которых можно избежать при грамотном подходе.

1. Игнорирование этапа DFM

Заказчики часто настаивают на сохранении исходной геометрии детали, разработанной промышленными дизайнерами без учета ограничений литья. Это приводит к тому, что форма работает на пределе возможностей, требуя высокого давления впрыска, что снижает её ресурс. Решение: гибкость в дизайне. Даже небольшое изменение радиуса сопряжения или угла наклона стенки может радикально улучшить заполняемость и снизить стоимость инструмента.

2. Экономия на стандартизированных компонентах

Использование дешевых аналогов направляющих колонок, пружин или нагревателей hot-runner приводит к частым поломкам и простоям литьевого парка. Ремонт формы в процессе серийного производства стоит в 10 раз дороже, чем установка качественных компонентов (Hasco, Strack, DME) на этапе сборки.

3. Неправильный выбор точки впрыска

Неудачное расположение точки впрыска может вызвать видимые дефекты на лицевой стороне детали (следы от впускного канала) или создать зоны повышенного напряжения, приводящие к растрескиванию детали при эксплуатации. Симуляция Moldflow на этапе проектирования позволяет избежать этой проблемы.

4. Отсутствие плана обслуживания

Пресс-форма — это актив, требующий ухода. Отсутствие регламента чистки, смазки и проверки износа приводит к тому, что форма выходит из строя раньше гарантированного ресурса. Заказчик должен получить вместе с формой паспорт и инструкцию по обслуживанию.

Сравнение подходов: Российские производители vs Импорт

В 2026 году рынок инструментария трансформировался. Рассмотрим сравнительные характеристики заказа форм в РФ и за рубежом (Китай, Европа) в контексте изготовления прессформ под ключ цикл разработки.

Рекомендация: Для сложных, высокоточных форм с длительным сроком службы целесообразно рассматривать российских производителей, использующих европейское оборудование и стали. Это обеспечивает баланс цены, качества и сервисной поддержки. Китайские формы остаются актуальными для одноразовых проектов или продукции с низким маржинальным требованием, но требуют наличия сильного технического представителя на месте производства для контроля качества.

Инженерный взгляд: реальный кейс и ограничения

Рассмотрим практический пример из области автомобилестроения. Задача: изготовить форму для корпуса датчика парктроника. Материал: PA66 + 30% стекловолокна (абразивный материал). Требуемый ресурс: 500 000 циклов.

Решение: Была выбрана сталь H13 с закалкой до 50 HRC и нанесением износостойкого покрытия PVD на формообразующие элементы. Система охлаждения — комбинированная, с бериллиевыми вставками в зоне тонких стенок. Горячеканальная система на 4 гнезда.

Проблема: При первых испытаниях (T1) обнаружились микро-трещины в зоне литника. Причина: Локальный перегрев из-за недостаточного охлаждения вблизи горячеканального сопла. Решение: Доработка каналов охлаждения и изменение режима температурного контроллера. Проблема была решена на этапе T2.

Ограничение технологии: Важно понимать, что литье под давлением имеет физические ограничения по соотношению толщины стенки к длине течения расплава. Для стеклонаполненных пластиков это соотношение меньше, чем для чистых полимеров. Попытка отлить слишком тонкостенную деталь большой площади неизбежно приведет к недоливам или чрезмерному давлению, разрушающему форму.

Неопределенность: Прогнозирование усадки для новых композитных материалов всегда содержит элемент неопределенности. Даже данные поставщика сырья могут отличаться от реального поведения материала в конкретной геометрии формы. Поэтому закладка корректируемых вставок в конструкцию формы является лучшей практикой для снижения рисков.

Как выбрать подрядчика для изготовления пресс-форм

Выбор партнера для реализации проекта изготовление прессформ под ключ цикл разработки должен базироваться на проверке компетенций, а не только на цене.

• Наличие собственного парка оборудования: Компания должна иметь собственные станки CNC, EDM и парк литьевых машин для испытаний. Передача заказов субподрядчикам размывает контроль качества.
• Квалификация инженеров: Запросите примеры выполненных проектов, схожих с вашим. Обратите внимание на качество DFM-отчетов.
• Прозрачность процессов: Подрядчик должен предоставлять фото- и видеоотчеты на каждом этапе: от закупки стали до испытательных отливок (trial shots).
• Гарантийные условия: Четко прописанные гарантии на количество циклов и качество поверхности. Условия ремонта или замены формы в случае преждевременного износа.

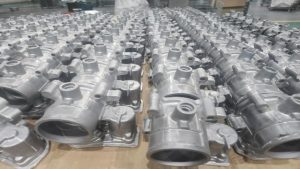

Практический пример: опыт Foshan Nanhai Sunleaf Metal Products

Теория проектирования и производства обретает реальную ценность только в контексте успешных промышленных кейсов. Ярким примером эффективной реализации полного цикла «под ключ» является деятельность компании Foshan Nanhai Sunleaf Metal Products Co., Ltd., расположенной в районе Нанхай (Фошань, Китай).

Эта компания демонстрирует, как вертикально интегрированный подход позволяет решать сложные задачи прецизионного литья, особенно в работе с алюминиевыми сплавами, которые требуют особого внимания к терморегулированию и усадке. Sunleaf специализируется не просто на изготовлении форм, а на создании конечных высокоточных компонентов для международных рынков, включая automotive, освещение и электронику.

Ключевые аспекты их подхода, которые подтверждают важность описанных выше этапов:

• Интеграция проектирования и производства: Sunleaf обладает собственной конструкторской поддержкой, что позволяет адаптировать отливки под индивидуальные чертежи заказчика еще на стадии DFM. Это особенно важно для таких изделий, как радиаторы охлаждения (модели SRQ-002, SRQ-009) или компоненты для светодиодного освещения (LED-006, LED-010), где теплоотводящие свойства и геометрия ребер критичны.
• Контроль качества на всех этапах: Внедренная многоуровневая система включает рентгеновскую дефектоскопию для выявления внутренних пор — проблему, которую невозможно обнаружить визуальным осмотром. Это гарантирует надежность таких ответственных деталей, как корпус электромагнитного блока управления (S-017) или крышка привода (S-015).
• Широкая продуктовая матрица: Опыт работы с различными секторами — от алюминиевой посуды для общественного питания (CJ-006) до фурнитуры для сантехнических перегородок (JJ-011) — позволяет компании применять лучшие практики из одной отрасли в другой, повышая общее качество инструмента и отливок.

Работа с такими партнерами, как Foshan Nanhai Sunleaf, показывает, что успешное изготовление прессформ под ключ цикл разработки подразумевает не только механическое создание инструмента, но и глубокое понимание физики процесса литья, свойств сплавов и требований финального применения изделия. Их способность обеспечивать стабильность поставок и соблюдать строгие допуски делает их надежным звеном в глобальной цепочке поставок.

FAQ: Часто задаваемые вопросы

Сколько времени занимает полный цикл изготовления пресс-формы?

Стандартный цикл изготовления прессформ под ключ цикл разработки составляет от 4 до 8 недель для форм средней сложности. Сложные многогнездные инструменты могут изготавливаться до 12 недель. Сроки зависят от согласования DFM, доступности материалов и очереди на производство.

Какой минимальный тираж оправдывает изготовление пресс-формы?

Изготовление стальной пресс-формы экономически оправдано при тиражах от 1 000 – 5 000 штук. Для меньших партий рекомендуется использовать алюминиевые формы или технологию 3D-печати/вакуумного литья, хотя их ресурс значительно ниже.

Можно ли вносить изменения в форму после изготовления?

Да, но с ограничениями. Удаление металла (увеличение размера детали) возможно путем дообработки. Добавление металла (уменьшение размера детали) требует наплавки или замены вставки, что дорого и сложно. Поэтому этап утверждения 3D-модели критически важен.

Что входит в понятие «под ключ»?

Услуга «под ключ» включает: аудит чертежей, проектирование формы, закупку материалов, изготовление, сборку, первые испытания на литьевой машине, доставку пробных образцов и внесение корректировок до достижения утвержденного качества.

Какие документы я получу по окончании работ?

Вы получаете: 3D-модель формы, чертежи, паспорт формы с указанием параметров литья (температуры, давления, времени цикла), рекомендации по обслуживанию и гарантийный сертификат.

Заключение и следующий шаг

Профессиональное изготовление прессформ под ключ цикл разработки — это инвестиция в стабильность вашего производства. Правильно спроектированный и изготовленный инструмент обеспечивает низкую себестоимость детали, высокое качество продукции и минимальные простои. Ошибки на этапе выбора подрядчика или экономии на проектировании оборачиваются многократными потерями в серийном производстве.

Если вы планируете запуск нового продукта или модернизацию существующего инструмента, важно начать с технической консультации. Наши инженеры готовы провести бесплатный DFM-анализ вашей 3D-модели и предоставить детальную калькуляцию сроков и стоимости.
